5Мп видеокамеры наблюдения CMOS Sony IMX 335 обзор

В этой статье:

1. Обзоры уличных камер наблюдения высокого разрешения
2. Стоимость камер
3. Возможности камер
4. Выбор пользователей
5. Техническое устройство камер
6. Сравнение камер в получаемом изображении
7. Демо видео примеры работы камеры условие День/Ночь

Выбор уличной камеры наблюдения высокого разрешения 5Mpix; следующего поколения светочувствительной технологии STARLIGHT.

Формат HD AHD; TVI; CVI: 8Мп
Видеокамера CAICO 8 Мп Стандарт ISO измерительная оценочная таблица качества изображения с этого XVR в реальном времени

Демонстрационный оценочный просмотр демо видео со светочувствительных камер наблюдения 4-5 мп в сравнение с устаревшим решением
На данный момент самой светочувствительной камерой является CMOS BSI 2 GEN, она расположена в левом углу.

В этой демонстрационной версии мы используем HD и IP-камеры с разрешением 4–5 мегапикселей, чтобы предоставить вам возможность сравнить качество изображения, которое они способны обеспечить.

До 2016 года считалось, что IP-камеры дают более чёткое изображение. Однако с появлением обновлённых HD-камер, они не только не уступают IP-решениям, но и могут превзойти их.

Если учесть стоимость и отсутствие проблем с отставанием от реального времени, зависанием и торможением изображения, то глубокий анализ и подсчёт всех недостатков складывается не в пользу IP-решения. Ведь стабильность работы камеры — это основополагающее требование к системе безопасности.

В защиту IP-камеры мы представляем одну из лучших моделей в своём классе — IP-камеру безопасности с разрешением 4–5 Мп, оснащенную новейшим светочувствительным сенсором изображения. Эта камера демонстрирует великолепную светочувствительность и отсутствие шума на изображении даже в условиях сложной освещенности.

### Как использовать просмотр видео для правильной оценки качества изображения в ночное время суток

Весь цикл видео длится 16 минут. За это время условия освещения будут неоднократно меняться: мы будем включать различные типы источников света и регулировать уровень освещенности, чтобы вы могли самостоятельно оценить лучшее качество изображения в темноте.

Для удобства просмотра на втором канале будет показано поочередное изображение с двух камер наблюдения. Такой режим особенно удобен для визуального сравнения качества изображения, что особенно важно в ночное время.

В следующих наших обзорах мы покажем работу самых светочувствительных полноцветных камер следующего поколения STARLIGHT с разрешением 2-3 Мп и разрешением 8 Мп UHD 4K.

• Демо видео 5 мп камерам наблюдения следующего поколения сегмент HD CAICO 5D51H максимально поддерживаемое разрешение 5.0 Мп в родном формате с соотношением сторон экрана 4:3 Прямая трансляция с наших серверов ведётся в формате экрана 16:9.

Решения для видеонаблюдения светочувствительные камеры наблюдения следующего поколения сравнение

Благодаря использованию современных светочувствительных сенсоров изображения, разработанных по технологии CMOS BSI (Back Side Illuminated) с обратной засветкой пикселей, камеры видеонаблюдения стали более чувствительными к свету. Это преимущество может достигать двух и более раз по сравнению с камерами, в которых использовались CMOS-сенсоры с прямой фронтальной (тип [FI]) засветкой пикселей.

В этом видео, любезно предоставленном компанией OmniVision, лидером в области производства сенсоров изображения, включая те, что предназначены специально для систем безопасности и камер видеонаблюдения, рассказывается о новой технологии CMOS BSI, которая используется в камерах CAICO. Для удобства просмотра рекомендуется включить субтитры в правом нижнем углу экрана и выбрать язык перевода.

1. Уличная видеокамера CAICO TECH® CCTV Модель: QH50WD
2. Уличная видеокамера CAICO TECH®CCTV Модель: 5D51H

Камеры отличаются друг от друга только корпусом и блоком ИК-прожектора со встроенным стабилизатором питания.

Стоимость камер примерно одинакова: рекомендованная розничная цена составляет около 10 900 рублей. Это довольно демократичная цена для уличных видеокамер наблюдения с разрешением 5 мегапикселей в такой комплектации, включая объективы типа CS и ИК-прожекторы с дальностью действия более 60 метров.

Эти камеры относятся к охранным камерам PRO-класса, их технические характеристики ориентированы на промышленное использование.


Используемые сенсоры изображения в камерах

Обе камеры оснащены высокочувствительными сенсорами изображения, которые обеспечивают высококачественное цветное изображение даже в условиях низкой освещенности — не ниже 0,008 люкс. При более низких значениях освещенности камера автоматически переходит в черно-белый режим. А встроенный ИК-прожектор гарантирует дальность освещения более 60 метров.

1. Давайте обсудим, как работают камеры, когда освещение позволяет вести наблюдение в цвете и в ночное время.

На следующем демонстрационном видео показана работа видеокамеры.

2. Технические характеристики гибридной камеры:
- Модель: QH50WD
- AHD, CVI, TVI и SVBS
- Сенсор изображения с оптической площадью 1/2.8 CMOS Sony IMX 335
- Светосильный объектив [F/D] = 1:1.2, тип CS
- 4-миллиметровый сенсор
- Минимальное освещение:
   – В черно-белом режиме: 0,001 люкс при F1.2 и AGC ON
   – При включенном ИК-прожекторе: 0 люкс

При этом углы охвата зрения для обеих камер примерно одинаковые

Демо видео снятое камерой [CAICO TECH QH50WD]

*В новом видеомодуле электронная плата была полностью переработана, а микроэлектронные компоненты улучшены. Кроме того, в этом модуле используется светосильная высококачественная оптика высокого разрешения типа CS.*

Сенсоры изображения Sony способны удивлять вновь и вновь. Еще раз ловишь невольно себя на мыслях: лучше Sony может быть только Sony.
Улучшение ночного видения в ближнем ИК-диапазоне 850nm

Камера оснащена превосходным NIR-шумоподавителем с возможностью ручной точной настройки. Он гарантирует высокое качество изображения даже в условиях сложной освещенности, устраняя шумы и обеспечивая четкость.

• Возможности визуализации видеокамеры были улучшена не только для в видимом свете, но и значительно улучшилась работа в ближнем IR LEDs 850nM диапазоне.

• Пользователями часто востребовано качество получаемого изображения в условиях работы видеокамеры в ночное время с ИК-прожектором — NIR-технология повысила возможности ночного черно-белого зрения.

 *Ещё одно видео, снятое камерой CAICO 5D51H, которая отличается разрешением 5.0 Мп и рекомендуется для тех, кто ценит чёткость изображения.*

*Вот ещё одно изображение, снятое с камеры iPhone 7, в сравнении с фотографиями, полученными с камер CAICO.*
В условиях низкой освещённости обычные камеры видеонаблюдения могут страдать от сильного шума на сенсоре изображения в цветном режиме. Это связано с тем, что такие камеры не предназначены для работы в таких условиях и вынуждены переключаться в чёрно-белый режим.

Однако, есть новая видеокамера с более светочувствительным сенсором, который использует технологию BSI (backside illumination) с обратной засветкой пикселя. Эта технология позволяет камере работать в цветном режиме даже при низкой освещённости, что делает её более эффективной.

Следующая камера в нашем списке CAICO TECH® CCTV 5D51H

— Обладает более высокой светочувствительностью по сравнению с видеокамерой QH50WD благодаря использованию сенсора изображения с увеличенной оптической площадью 1/2.5 и обратной засветкой пикселей по новой технологии BSI. Это позволяет камере собирать больше фотонов света, чем камеры с фронтальными сенсорами.

2. Технические характеристики гибридной камеры:

- Модель: 5D51H AHD+CVI+TVI+SVBS
- Сенсор изображения: 1/2.5 CMOS BSI ARO 521
- Объектив: светосильный [F/D] 1:1.2, тип CS, 6 мм
- Минимальное освещение: B/W 0,001 люкс @ (F1.2, AGC ON) При IRON (ИК-Прожектор) 0 Lux

В видеокамере используется объектив типа CS 1/2.5 с апертурой [F/D] 1:1.2 и фокусным расстоянием 6 мм.

Разрешение 5Mpix позволяет камере производить цифровое увеличение с видеорегистратора, что способствует детализации удаленных объектов. Например, номера автомобилей можно рассмотреть на расстоянии до 30-35 метров от камеры.

Камера качественно работает в условиях сложной освещенности, что позволяет эксплуатировать её без применения штатного ИК-прожектора. Однако, если освещение на объекте меньше допустимого или отсутствует вовсе, в камере установлен ИК-прожектор большой дальности — более 60 метров.

Кроме того, в видеокамере была проведена модернизация микроэлектроники, что сделало её одной из лучших в модельном ряду среди светочувствительных видеокамер наблюдения класса STARLIGHT следующего поколения.

• Пожалуйста, просмотрите демо видео снятое этой видеокамерой

Работа в ночное время в режиме ночь цвет STARLIGHT - сравнение преимущества ночь снегопад.

• Чтобы понять, какие камеры имеют превосходство достаточно просмотреть это видео!

Для понимания не востребованы какие-то радиотехнические навыки и знания. В этом видео нет фокусов или подлогов - все что вы увидите заключаться в высокой чувствительности сенсора изображения и  физических свойств переломленная и отражения света.

Как выбрать видеорегистраторы для 5 мп камер и не быть обманутым с разрешением? ссылка
Вид корпуса камеры и комплектация:

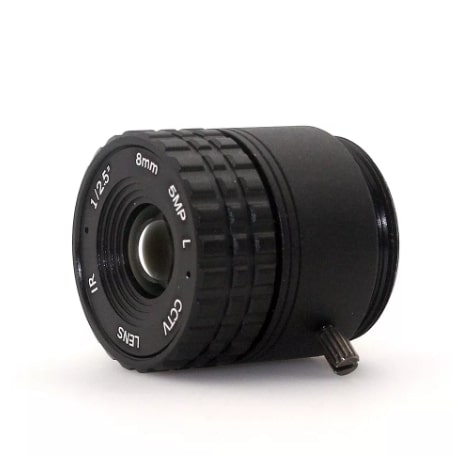

Вид объектива тип CS

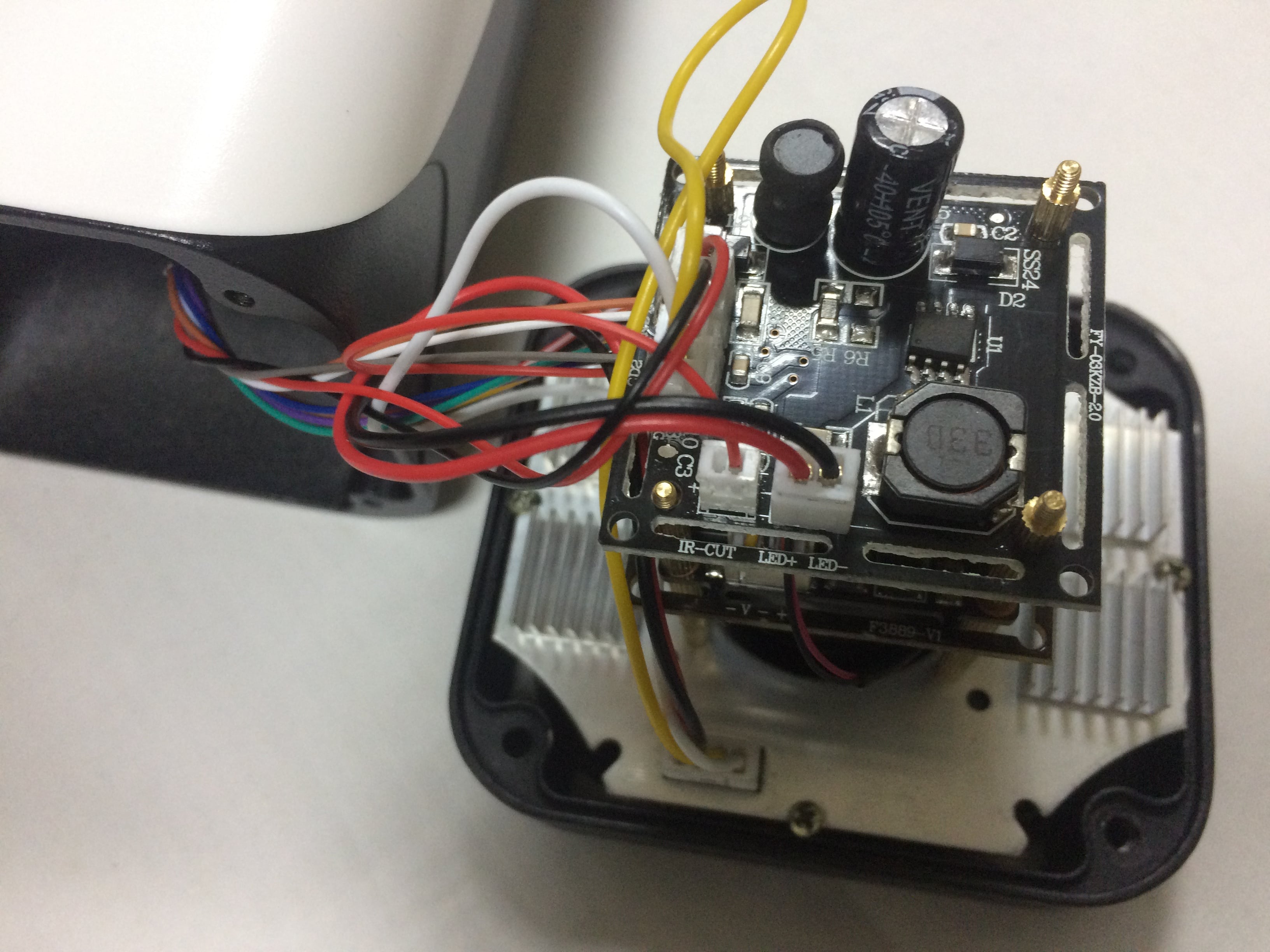

Вид модуля ИК прожектора в сборе с видео модулем

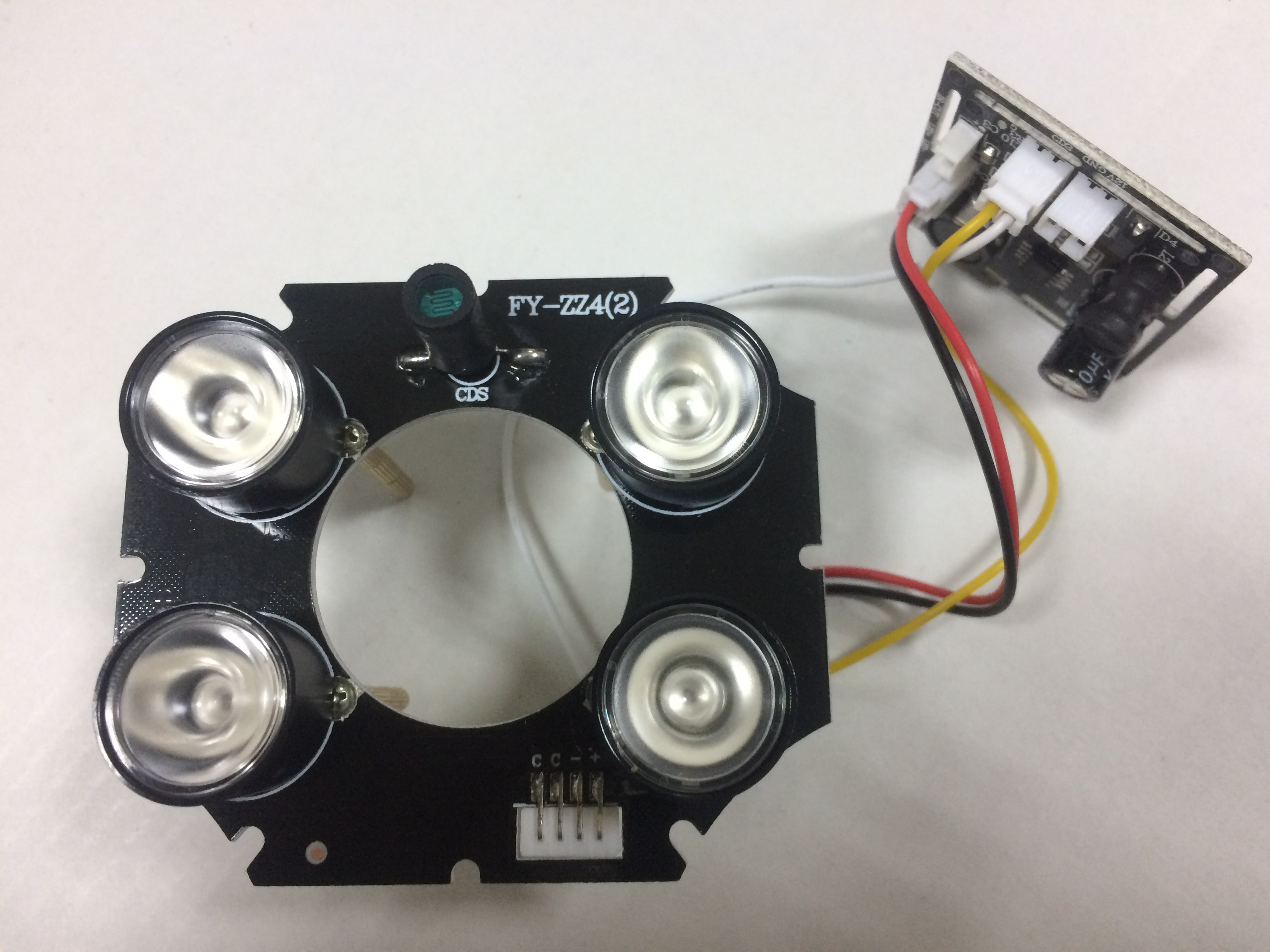

Вид LEDs Ик прожектор с оптическим усиливающими линзами

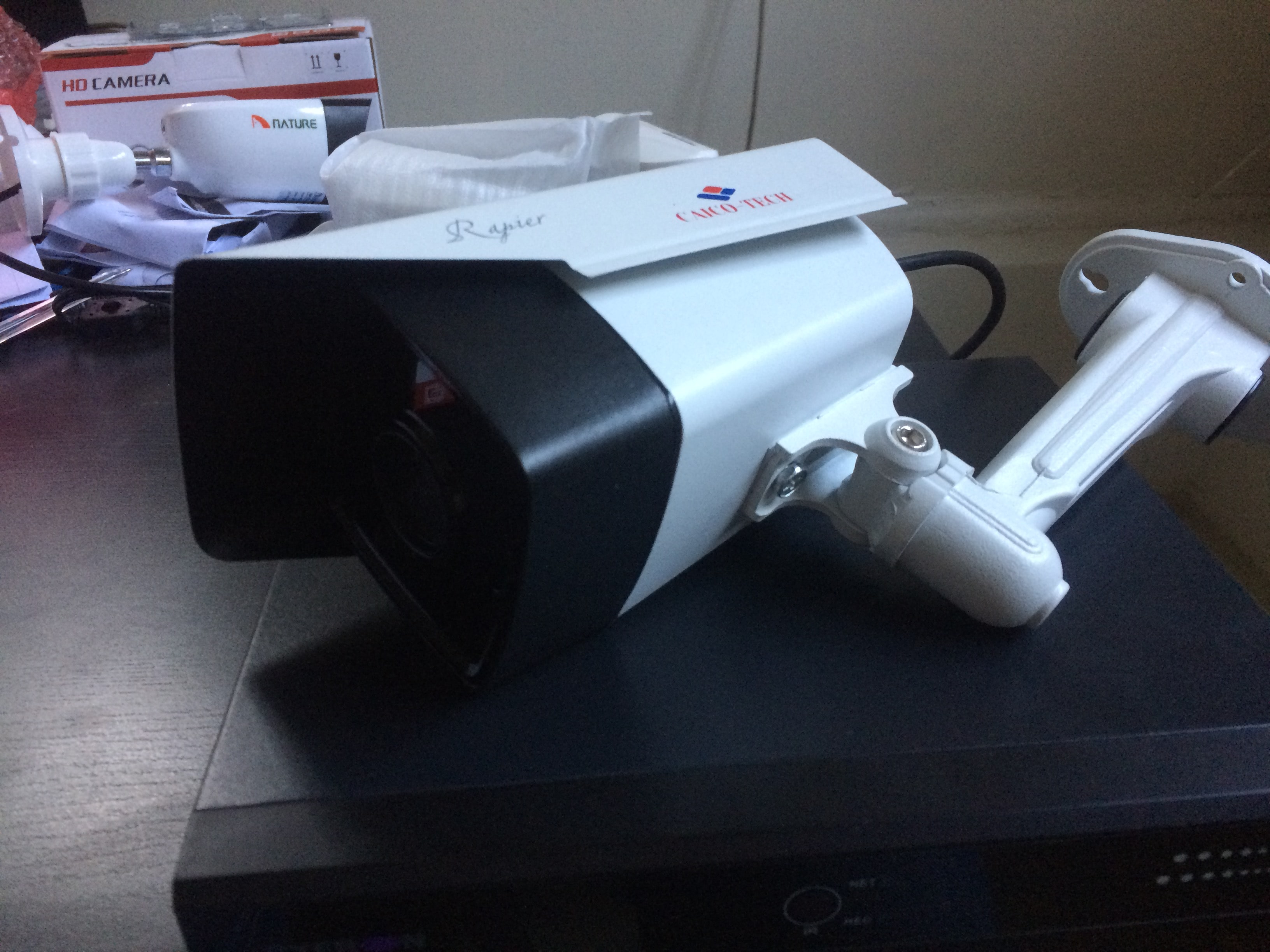

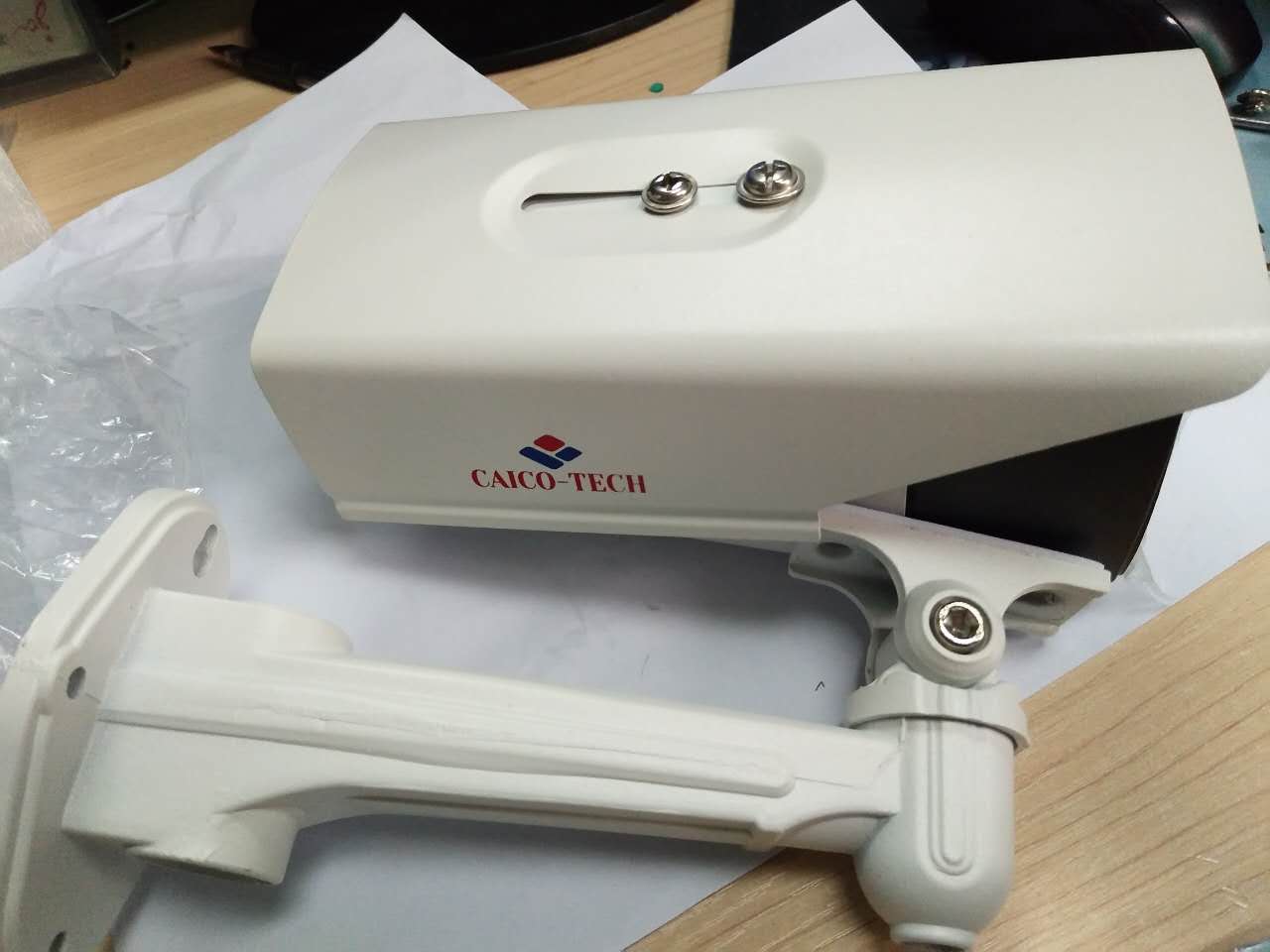

Вид корпуса камеры в месте с кронштейном
