В чем разница между сенсорами изображения CMOS Sony IMX 307 и IMX 327

В чем разница сенсоров изображения IMX 307 и IMX 327

В этой статье:

1. Вводная часть
2. Отличие сенсора изображения IMX 307 от IMX 327
3. Сравнение в светочувствительности IMX 327 и IMX 307

Введение:

Для точной оценки используем официальные данные производителя  Sony.

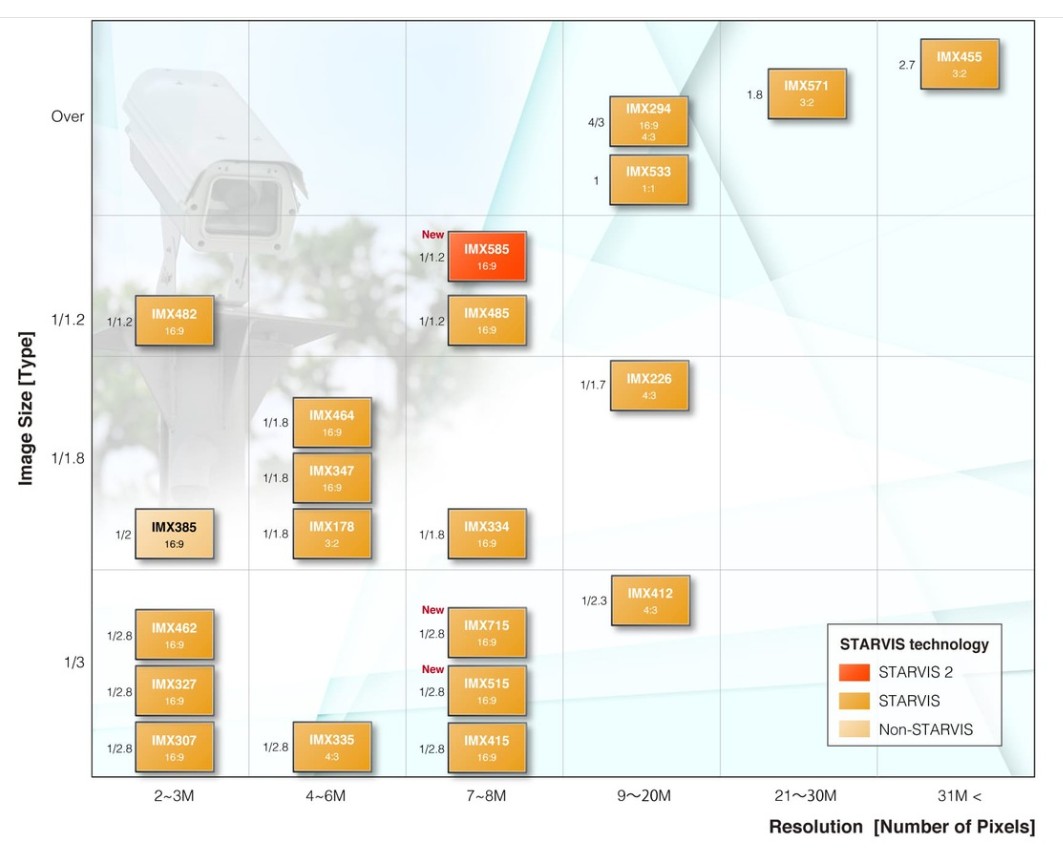

• В таблице показаны все модели сенсоров изображения CMOS SONY выпускаемых целенаправленно для приложений безопасности - видеонаблюдение.
• EXMOR CMOS сенсор изображения с фронтальным типом засветки пикселя [FI], указан как NO STARVIS [IMX385]
• Также с 2020 года Sony снял с производства сенсоры изображения с разрешением меньше чем 2Мп.

**Внимание ! Для просмотра снятых с лета 2020 года с производства сенсоров изображения CMOS EXMOR Sony, а также не которых STARVIS сенсоров  - пожалуйста перейдите на страницу архива расположенного на этом WEB сайте. ссылка

Ответы на частый вопрос

 Ранее популярные сенсоры изображения IMX 322; IMX323; IMX 291; IMX 290; сняты с производства так как более не отвечают возможностям и запросам рынка безопасности приложения видеонаблюдения.

Так к примеру ранее существующий продукт безопасности сенсор изображения  EXMOR CMOS SONY IMX 323 имеет оценочную светочувствительность индекс SONY SNR1s=[0,60] люк, что не сравнимо хуже в сравнение с сенсорами изображения следующего поколения, новой революционной платформы BSI. Пикселная технология CMOS SONY STARVIS IMX 307 SNR1s=[0,24]lux; IMX 327 SNR1s=[0,18]lux.

При этом меньше значение SNR1s=[x], указывает на лучшую светочувствительность датчика изображения CMOS SONY разработанных Sony целенаправленно для предложений безопасности видеонаблюдение.

Также Sony вывел с производства все типы сенсоров изображения с разрешением менее 2 Мп теперь модельный ряд сенсоров изображения начинается не с 1.3 Мп как это было ранее, а с 2 Мп, что является самым маленьким разрешением и первой ступенькой для камер наблюдения с сенсорами изображения CMOS Sony CCTV.

Индекс Sony SNR1s

Для тех кто хочет знать больше

Sony SNR1s новый индекс оценки качества светочувствительности для сенсоров собственного производства, для приложений безопасности обозначается индексом оценки качества сенсоров изображения CMOS Sony [SNR1s].

Индекс оценки качества светочувствительности Sony SNR1s распространяется только на CMOS технологию сенсоров изображения выпускаемых Sony, целенаправленно для продукта безопасности видеокамеры наблюдения и не распространяется на другие типы и технологии сенсоров изображения выпускаемых Sony, такие, как любительские камеры, фотоаппараты с CCD или CMOS сенсорами изображения. Справочно CMOS Sony с оценочным индексом SNR1s=[0,13] люкс способен захватывать изображение в цвете значение в ISO = 0,005люкс

На нашем сайте можно просмотреть информацию, которую предоставил официальный источник, ведущий - разработчик сенсоров изображения компания Sony, выпускаемых целенаправленно для приложений безопасности камер видеонаблюдения.

В нашем каталоге присутствуют все типы светочувствительных видео модулей собранных с применением сенсоров изображения CMOS Sony STARVIS™ (с обратной засветкой пикселя), год выпуска 2016; IMX 290; IMX 291; год выпуска 2018; IMX 307; IMX 327;IMX 385; IMX 335; IMX 334;

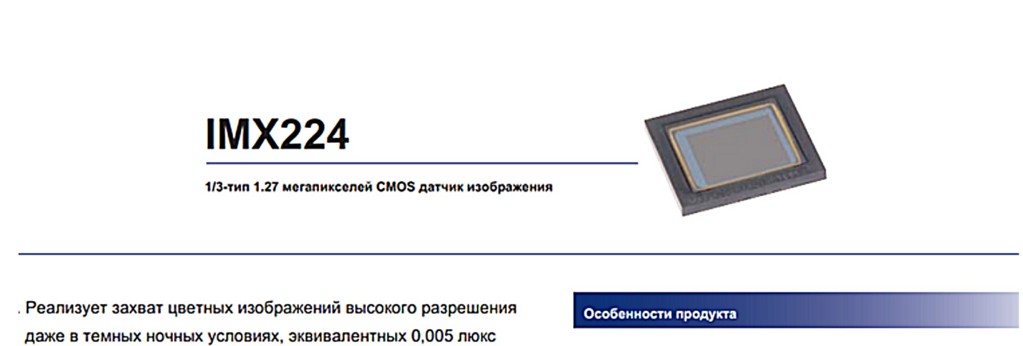

Сенсоры изображения EXMOR ; Тип засветки пикселя фронтальный  FI год выпуска 2013; IMX 224; IMX 225: SNR1s [0,13]lux

Обратите внимание, что с лета 2020 года Sony вывел с производства почти все сенсоры EXMOR, в том числе EXMOR IMX 323, а также не которые сенсоры STARVIS IMX 291; IMX 290; IMX 326; При этом еще какое-то время данные раннее произведенные сенсоры будут по-прежнему доступны в видео модулях видеокамер наблюдения. Для изучения выпускаемых сенсоров изображения с 2021 года обратитесь к официальной таблице Sony CMOS сенсоры изображения SONY для приложений безопасности модельный ряд 2021 года на этом WEB сайте.

Какие покупать видео модули  или камеры пользователи должны определять самостоятельно исходя из поставленной задачи, но при этом четко осознавать в чем различие между различными. сенсорами изображения и почему стоимость не которых позицией стоит в несколько раз дороже.

Отвечая на вопросы, какой сенсор лучше, часто задаваемый вопрос нашими клиентами в тех. поддержку  - написана эта разъяснительная статья, с целью расставить по своим местам светочувствительность сенсоров изображения CMOS Sony, выпускаемых Sony целенаправленно для приложений безопасности, камеры видеонаблюдения.

Сенсор изображения в видео фото техники является основой всей системы - все что будет в дальнейшем подвешиваться подключаться, программироваться, будет исходить исключительно из требований и возможностей сенсора изображения, при этом все последующие компоненты включая программное обеспечение и DSP не должны ухудшать характеристики и возможности сенсора изображения.

Пожалуйста, внимательно изучите предоставленный материал на этой странице, так как расчеты показателя оценки качества светочувствительности измеряться по индексу, разработанному, рекомендованному и поддерживаемую Sony SNR1s - это запатентованный индекс Sony.

*Важно! При этом меньше значение SNR1s указывает на лучшую чувствительность к минимальному освещению

Лучшие сенсоры изображение Sony, для CCTV приложений безопасности камеры видеонаблюдения.

1. Индекс оценки светочувствительности SNR1s, данные на 2016 и начало 2020 года

Для сенсоров с фронтальной засветки пикселя  CMOS EXMOR™ тип [FI],

CMOS EXMOR IMX 224 & IMX225 SNR1s=0,13[лк], IMX385 SNR1s=0,13[лк], IMX294 SNR1s=0,14[лк]; Обратите свое внимание на этот тип сенсоров изображения с самыми лучшими характеристиками светочувствительности!

 CMOS STARVIS™ back‐illuminated,  в следующем порядке значение по индексу Sony SNR1s;

IMX 327 SNR1s=0,18[лк], IMX 290 SNR1s=0,23[лк], IMX 307 SNR1s= 0,24[лк]

** Внимание! При этом меньшее значение SNR1s [лк]; указывает на лучшею оценку светочувствительности сенсора изображения.

**Важно не путать индекс SNR1s и стандарт ISO=lux.

Sony поддерживает и указывает данные светочувствительности в разработанном собственном количественном оценочном индексе индексе SNR1s =[люк] внедренный и разработанный Sony для собственных сенсоров изображения для безопасности - камеры наблюдения, который распространяется только на сенсоры изображения технологии CMOS выпускаемые целенаправленно Sony для приложений безопасности камеры видеонаблюдения и не распространяется на другие типы и виды сенсоров изображения выпускаемые Sony фото - видео индустрии и т. д.

1. На сравнительном графике ниже переведены  характеристики чувствительности, лучших сенсоров изображения для технологии CMOS Sony CCTV, на начало 2020 года

• Обновление: NEW STARVIS-2
• SONY авансировала новую модельную линию сенсоров изображения пиксельная технология CMOS SONT STARVIS -2  с обозначением

Обратите внимание Sony выпускает два типа технологий засветки сенсора изображения применяемая ранние классическая фронтальная обозначается тип [FI], а также новая; back‐illuminated пиксельная технология патент Sony, обозначается как STARVIS™. На графеме технология фронтальный тип [FI] засветки показана голубым маркером, для STARVIS™ Back‐illuminated желтым маркером. Данные до августа 2020 года. Смена модельного ряда смотрите новые данные ссылка выше.

Значения на 2016-2017 год

Отдельное разъяснение светочувствительности Sony IMX 307 IMX 327

• На видео ниже показывается работа камер наблюдения CAICO с сенсорами IMX 307 IMX 327 с отсутствующим освещением

• Видео: 2 Mpix уличная видеокамера наблюдения CAICO TECH DSV-327B светочувствительные камеры

Описание: Изображение с видеокамеры CAICO в ночное время в цвете STARVIS™ Back‐illuminated CMOS Sony IMX 327, лучшие камеры для уличного наблюдения следующего поколения

Ответ на частый вопрос как отличить какой тип сенсора изображения применяется - визуально в собранном видео модуле  не как - тем более если сенсоры одного производителя с одинаковой оптической площадью - все обозначения только на обратной стороне чипа. По этой причине Китайский продавец может продать любой видео модуль и в спецификации указать любой модельный ряд к примеру из IMX 327/ IMX 290/ IMX 307/ IMX 291/ IMX 323, внешне неразличимые, и если продавец понимает, что имеет дело с неопытным. покупателем то продать можно все что угодно.

Поэтому все вопросы «помогите разобраться, что мне продали» мы оставляем без комментариев. Оригинальные компоненты Sony стоят дорого в любой стране мира, в том числе и в Китае, так как Китай закупает эти чипы у корпорации Sony..

Для любителей «изучить тут, купить там» — из этого ничего не получится. Видеомодуль состоит не только из сенсора или, как чаще говорят в России, упрощенно матрицы, которая представляет собой чип с верным международным названием — CMOS (СИМОС*) — сенсор изображения.

- Часто люди, ничего в этом не понимающие, вместо покупки видеомодуля в сборе требуют продать им именно сенсор изображения, то есть называют это так: «Хочу купить матрицу...», чем вводят в заблуждение и непонимание профессиональных производителей. Также бывает еще веселей: «Продайте мне матрицу», если обратиться с подобным к иностранному производителю, то это будет звучать очень подозрительно... и не каждый сразу поймет, что именно вы хотите!

На видео ниже показан сам чип, микросхема — датчик изображения CMOS-сенсор, разработанный корпорацией Sony целенаправленно для приложений безопасности, видеонаблюдения, серия STARVIS начала выпуска с 2018 года, серия IMX 327, IMX 307 (керамопакет), присутствует также так называемый зеленый сенсор IMX 307, сборка в стеклопакете, оба сенсора с одной светочувствительностью, но последний разработан чуть позже и более дешевый в производстве в сравнении с керамическим корпусом чипа IMX 307, показанным на этом видео..

CMOS Sony Сравнение: IMX 327 и IMX 307

Оба сенсора вышли в 2018 году, и являться усовершенствованными моделями IMX 291 - IMX 307; и IMX 290 - IMX327, как улучшенный сенсор изображения получивший обозначения IMX 327; оба сенсора разработаны по технологии  starvis back‐illuminated с одинаковой площадью сенсора изображения 1/2.8".

На графике выше #1, показаны параметры оценки светочувствительности для лучших по параметрам светочувствительности сенсоров Sony, выпускаемых для камер безопасности.

Как можно видеть из данных  графика, сенсор изображения IMX 307 занимает начальную ступень для 2Mpix сенсоров изображения.

Таким образом CMOS Sony IMX 307, — является  бюджетным решением из моделей SONY CMOS STRARVIS тем не менее обладает хорошей светочувствительностью SNR1s=[0,24]lux, и в сравнении с сенсорами изображения других производителей занимает конкурентно способное выигрышное положение.

Но при этом в линейке сенсоров CMOS Sony занимает далеко не первые позиции. Важно понимать что IMX 307 без условно при этом имеет высокие показатели светочувствительности - но не является самым светочувствительным сенсором изображения Sony для видеокамер наблюдения.

Также часто можно встретит сравнение IMX 307 с выпускаемым ранее и снятым с производства CMOS Sony EXMOR IMX 322 и IMX 323; оба эти сенсоры изображения сняты с производства и более не выпускаются Sony по причине перехода на новый тип высокопроизводительных сенсоров изображения с новым типом архитекторы построения пикселя технологии STARVIS с превосходящими параметрами.

Тем не менее приведем значения светочувствительности для CMOS Sony технологии EXMOR IMX 323; IMX322 индекс оценки светочувствительности Sony SNR1s =[0,60] люк, в то время как новый CMOS Sony  технологии STARVIS IMX 307; имеет многократно лучшую светочувствительность оценка индекса Sony SNR1s =[0,24] люк. Как видите сравнивать эти сенсоры просто не целесообразно с точки зрения огромного превосходства IMX 307.

По этой причине данный тип камер с применяемым сенсором изображения IMX 307- так широко рекламируется в России, но при этом не является лучшим решением от Sony, по своим техническим возможностям - как уже было описано выше в этой информационно разъяснительной статье.

Более дорогая и превосходящая модель сенсор изображения CMOS SONY STARVIS IMX 327, превосходит IMX 307 в светочувствительности, а также в качестве получаемого изображения в дневное время. SNR1s=[0,18]lux

1. Стоимость видеокамер с сенсором изброженная IMX 307; IMX 327 ссылка

Ниже приведена информация об продукте безопасности сенсоры изображения;

Описания; CMOS Sony  IMX 327 и IMX 307, а также приведены дополнительные сведения модификаций этого типа сенсоров изображения.

IMX 327 и IMX 307 поддерживают  SONY DOL-HDR*  (технология цифрового высокоскоростного динамического диапазона с цифровым пере регулированием) что также улучшает качество изображения

Сенсор изображения IMX 327 обладает рядом преимуществ и качеством изображения располагая большим количеством пикселей 2,13 M эффективных пикселей и стоит выше на одну ступень в таблице оценки качества сенсоров изображения.
Пользователи должно понимать - что STARLIGHT камера, также имеет встроенный ИК прожектор и способна работать в двух режимах цвет ночь и ИК, черно-белое изображение, если освещенность падает ниже возможностей STARLIGHT камеры захватывать изображение в цвете.Иными словами отличие одно - STARLIGHT камера, продолжает работать в цвете, в то время как ИК камера уже давно переключиться в черно - белое изображение.Такая особенность STARLIGHT камер позволяет видеть дальше и четче в сравнении с обычной ИК - камерой которая в разы уступает STARLIGHT камерам в светочувствительности.Покупать сегодня камеры с устаревшей технологией способные работать ночью только в черно - белом стандарте и только совместно с ИК источником освещения - это просто выручать торгующие сети помогать избавляться от старых камер. По этой причине видеокамеры старого поколения с 2016 года резко упали в цене.

Компания Sony  разработчик и мировой лидер производства сенсоров изображения для приложений безопасности, камеры наблюдения с 2020 года полностью перешел на производство новых сенсоров изображения технологии STARVIS, с обратной стороной засветки пикселя back‐illuminated [BI], что обеспечивает удовлетворения спроса рынка CCTV, новыми - светочувствительными STARLIGHT видеокамерами наблюдения следующего поколения.

Таким образом Sony прекратила выпуск линейки EXMOR CMOS Sony выпускаемый ранее оставив только оду модель с фронтальным [FI] типом засветки пикселя IMX 385.

Кроме того Sony разработала два решения на базе CMOS Sony IMX 327; сенсор с антибликовым покрытием для улучшения светочувствительности сенсора изображения и без покрытия стекла сенсора изображения.

Сенсор изображения с антибликовым покрытием  обозначен IMX 327 (LQR1), этот тип сенсора располагает значением светочувствительности SNR1s [0,17 lux].

Решение  IMX 327 (LQR) располагает меньшим значением SNR1s [0,18lux]. Обратите внимание, что светочувствительность сенсоров изображения CMOS Sony оценка по новому индексу предложенного Sony для собственных продуктов на базе CMOS сенсоров и ограничена сенсорами технологии CMOS для продуктов безопасности выпускаемых Sony. Новый индекс получил обозначение SNR -1S для расчетов качества изображения CMOS датчиков изображения Sony как для обычных сенсоров с фронтальной засветкой пикселей и новой технологии  starvis back‐illuminated задней засветкой пикселя изображения. Узнать как рассчитан индекс чувствительности сенсора изображения индекс Sony SNR1s можно из матерьяла на этой странице нашего сайта ссылка для перехода.

Что касается сенсора изображения IMX 307 этот сенсор изображения является светочувствительным датчиком изображения вместо IMX 291 выпускаемым с 2016 года. IMX 307 уступает в качестве изображения и светочувствительности которая заявлена Sony в значении индекса оценки светочувствительности индекс поддерживаемый и рекомендованный Sony SNR-1S [0,24lux]. *примечание чем меньше значение SNR1S=люк тем выше светочувствительность сенсора изображения.

Узнать больше расчет и таблица данных всех сенсоров изображения, а также класс и типы датчиков изображения Sony можно перейдя по этой ссылке.

Несмотря на меньшую чувствительность в сравнении с IMX 327 чувствительность IMX 307 входит в группу лучших светосильных сенсоров изображения выпускаемых когда, либо Sony. IMX 307 это бюджетное решение для камер безопасности следующего поколения который стоит на порядок дешевле IMX 327.

Обратите внимание, что новые сенсоры изображения видят в цвете при крайне малом освещении способны видеть в цвете в области видимого света, а также из ближних IR областей 650-850nM/

Таким образом визуализация в области видимого цвета и в ИК - ближнем диапазоне в цвете , что  дополнительно подсвечиваются темные участки изображения.

 В таком режиме ночной работы камеры доступно уверенное считывания ГОС номера транспортных средств, что часто было невозможно из-за засвечивания номерных знаков в ИК- режиме и черно-белом изображении.

О чем нужно знать дополнительно выбирая светочувствительную камеру.

Обратите внимание, что наличие в камере сенсора IMX 327 или 307, не означает окончательного решения в качестве получаемого изображения в ночное время суток.


Светосильные объективы стоят дорого. По этой причине многие поставщики продукта CCTV, экономят устанавливая стандартные линзы со стандартной апертурой, которые ухудшают светочувствительность камеры.

Помните - объектив это важный оставляющий компонент любой видеокамеры - все объективы рассчитываться на работу с определенным размером, при котором стоимость объектива увеличивается кратно. Также объективы отличаться по светосиле и разрешающей способностью, от которой и зависит дополнительная весомая стоимость камеры.

Светосильные камеры следующего поколения демонстрируют отличную работу и предназначены для замены устаревших камер выпускаемые ранее уступающие светочувствительности новому поколению светочувствительных STARLIGHT камер видеонаблюдения. Светочувствительные видеокамеры наблюдения следующего поколения превосходят в ночном зрении в два или более раз общепринятые до этого возможности видеокамер наблюдения.

Заключительная часть:

В заключении - пользователи подбирающие видеокамеры наблюдения на основе решения  новых светосильных устройств - видео модулей камер безопасности должны верно оценивать не только возможности и характеристику сенсора изображения, но принимать во внимание, что светочувствительность камеры зависит и от остальных компонентов, в том числе и от правильно работающего программного обеспечения. Важно применять светосильные линзы с хорошей апертурой это позволит собрать больше фотонов света.

Основные показатели

1. Обратите внимание, что сенсоры изображения CMOS STARVIS IMX, 290, IMX 291, IMX 307 IMX 327; являться сложным типом сенсоров изображения с эквивалентом накопления.

2. Объектив камеры должен быть с хорошей апертурой и обеспечить максимально возможный сбор фотонов света

3. Сенсоры изображения следующего поколения Sony Stravis - теперь поддерживают визуализацию изображения в цвете и в ближнем ИК - диапазоне 650 - 850nM.

4.Новая встроенная в сенсор  NIR технология значительно улучшившее изображение и в общепринятом ночном видении в черно - белом стандарте.

Пример работы алгоритмов камеры в зависимости от изменения освещенности - данный режим доступен только для разработчиков и приведен как справочная информация в ознакомительных целях. Это видео является единственное в котором есть демонстрация работы алгоритма камеры.

• Тест:

  Условие [Режим работы с изменением освещенности, в том числе проверка работы в ближнем IR (инфракрасном диапазоне 650nM в цвете]

  Стрелка на циферблате часов служит своеобразным индикатором отслеживания работы визуализации изображения в движении  - при этом наблюдается отсутствия смазывания изображения движущегося объекта на изображении - что свойственно для обычных камер с большим временем выдержки экспозиции.

Применялась видеокамера CAICO TECH с моно фокальным объективом апертура D\F=[1:1.2];с фокусным расстоянием f=4mm;

a.) работа камеры в IR ближнем диапазоне в цветном режиме.

б.) пример реагирования на IR прожектор

в.) пример работы в черно - белом формате

Данные режимов работы не доступны обычным пользователям и показаны с целью демонстрации параметров в разных режимах работы и освещенности.
