NEW CMOS Sony IMX 675 описание Dual Speed Streaming
Sony 20.07.2022 года сообщил об выпуске принципиально нового типа сенсора изображения разработанного целенаправленно Sony для приложений безопасности видеонаблюдения.
Новый CMOS датчик изображения для камер наблюдения позволит захватывать изображение с двойным изображением в кадре в необходимой выбранной пользователем области изображения с важным для него интересом. При этом увеличенная область изображения не будет терять качества изображения, а также может производиться в замедленном видео одновременно с наложением на общее изображение со скоростью вывода по умолчанию.
Тест чувствительности камеры с CMOS IMX675 показан ниже.
Такая возможность открывает большие перспективные решение применения данного типа новейшего и первого в отрасли датчика в устройствах как видеонаблюдения, так и сопутствующих приложениях. Данная функция режимов работы датчика изображения отлично подходит не только для камер наблюдения, но и в том числе камер для автотранспорта.
Скорее всего данный тип датчика будет примениться как PI решение так и в HD камерах аналогового сегмента высокой четкости к примеру в авто камерах, где мгновенная передача видео без задержки жизненно необходимы. В скором времени рынок получит принципиально новые видеокамеры с функциями не доступными когда-либо ранее для камер безопасности видеонаблюдения.
Новый CMOS датчик изображения для камер наблюдения позволит захватывать изображение с двойным изображением в кадре в необходимой выбранной пользователем области изображения с важным для него интересом. При этом увеличенная область изображения не будет терять качества изображения, а также может производиться в замедленном видео одновременно с наложением на общее изображение со скоростью вывода по умолчанию.
Тест чувствительности камеры с CMOS IMX675 показан ниже.
Такая возможность открывает большие перспективные решение применения данного типа новейшего и первого в отрасли датчика в устройствах как видеонаблюдения, так и сопутствующих приложениях. Данная функция режимов работы датчика изображения отлично подходит не только для камер наблюдения, но и в том числе камер для автотранспорта.
Скорее всего данный тип датчика будет примениться как PI решение так и в HD камерах аналогового сегмента высокой четкости к примеру в авто камерах, где мгновенная передача видео без задержки жизненно необходимы. В скором времени рынок получит принципиально новые видеокамеры с функциями не доступными когда-либо ранее для камер безопасности видеонаблюдения.
Новый тип CMOS датчика изображения видео охранных камер наблюдения, предполагает появление нового типа камер видеонаблюдения, и сопутствующих приложений обработки видео изображения, с вводом новейшего, первого в отрасли, сенсора изображения CMOS SONY IMX 675, технологией Dual Speed Streaming, изучите предоставленные ниже возможности сенсора изображения CMOS Sony IMX 675 не доступные когда-либо ранее для сенсоров изображения Sony выпускаемых целенаправленно для приложений безопасности камеры видеонаблюдения.
■ CMOS Sony IMX 675 - этот датчик оснащен технологией Dual Speed Streaming для одновременного полнопиксельного вывода захваченных изображений и высокоскоростного вывода определенных областей интереса.
Этот датчик изображения является первым в отрасли *1, в котором используется технология Dual Speed Streaming для одновременного вывода всех пикселей захваченного изображения с максимальной скоростью 40 кадров в секунду, а также считывания определенных областей интереса с высокой частотой кадров, что стало возможным своими оригинальными схемами считывания.
Этот датчик изображения является первым в отрасли *1, в котором используется технология Dual Speed Streaming для одновременного вывода всех пикселей захваченного изображения с максимальной скоростью 40 кадров в секунду, а также считывания определенных областей интереса с высокой частотой кадров, что стало возможным своими оригинальными схемами считывания.

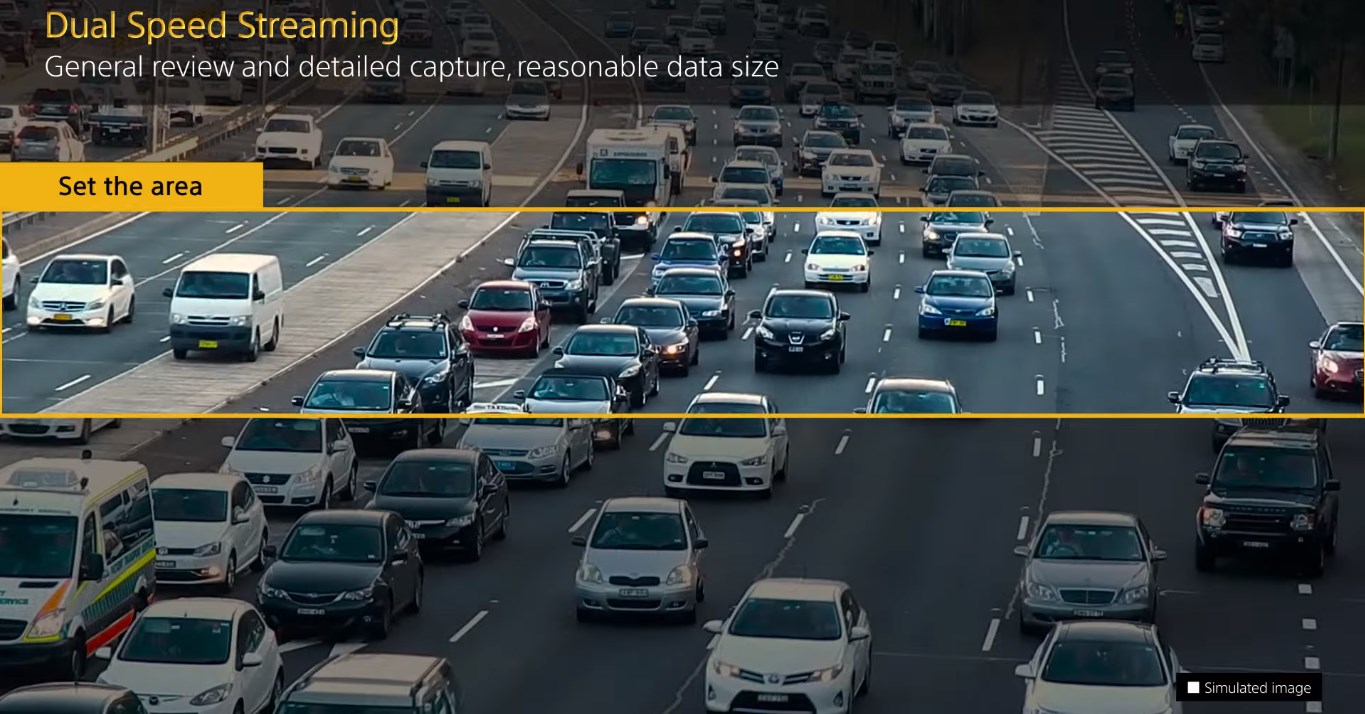

Пример работы камеры с сенсором изображения CMOS Sony IMX 675 в режиме работы Dual Speed Streaming

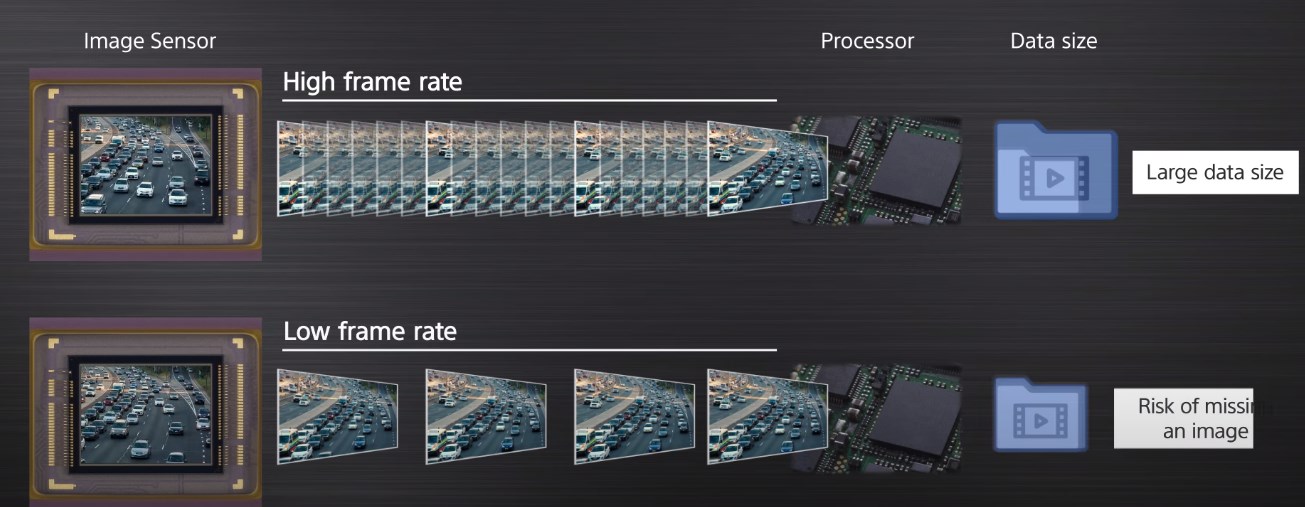

Положение интересующей области в кадре можно указать по вертикали вместе с соответствующей частотой кадров. В зависимости от цели пользователи могут выбрать чтение только необходимой области на высокой скорости, чтобы уменьшить нагрузку на систему камеры на более позднем этапе за счет уменьшения объема данных по сравнению с обычным методом чтения всех пикселей.
| Пример 1 | Пример 2 | Пример 3 |
|---|---|---|
| Все пиксели: 40 кадров/с Вертикальная характеристика (12,5%): 320 кадров/с |
Все пиксели: 10 кадров в секунду Спецификация по вертикали (25 %): 80 кадров в секунду Размер данных уменьшается на 50 % по сравнению с примером 1 |
Все пиксели: 10 кадров в секунду Спецификация по вертикали (12,5%): 320 кадров в секунду Размер данных уменьшается на 37,5% по сравнению с примером 1 |
■Потребляет на 30 % меньше энергии, чем обычные conventional
В этом продукте используется стековая структура, использующая Cu-Cu connection*4 соединение между пиксельным блоком и схемным блоком для оптимизированной компоновки для нескольких высокоскоростных схем обработки сигналов, что снижает энергопотребление и уменьшает тепловыделение камеры.
*4: Технология обеспечивает электрическую непрерывность через соединенные медные контактные площадки при объединении пиксельной секции (верхняя микросхема) и логических схем (нижняя микросхема), повышая производительность и компактность.
■Метод однократной экспозиции с примерно в 2,5 раза более широким динамическим диапазоном, чем у обычных conventional models.
■В новом датчике используется технология STARVIS 2, обеспечивающая широкий динамический диапазон и высокую точность мониторинга.
В этом продукте используется стековая структура, использующая Cu-Cu connection*4 соединение между пиксельным блоком и схемным блоком для оптимизированной компоновки для нескольких высокоскоростных схем обработки сигналов, что снижает энергопотребление и уменьшает тепловыделение камеры.
*4: Технология обеспечивает электрическую непрерывность через соединенные медные контактные площадки при объединении пиксельной секции (верхняя микросхема) и логических схем (нижняя микросхема), повышая производительность и компактность.
■Метод однократной экспозиции с примерно в 2,5 раза более широким динамическим диапазоном, чем у обычных conventional models.
■В новом датчике используется технология STARVIS 2, обеспечивающая широкий динамический диапазон и высокую точность мониторинга.
■ Улучшенная чувствительность в ближней инфракрасной области позволяет получать высококачественные изображения в темных местах.
Новый продукт имеет запатентованную структуру устройства от SSS, в которой неровности включены в плоскости падения светоприемника для преломления падающего света и, таким образом, повышения скорости поглощения невидимого ближнего инфракрасного света. Благодаря этой конструкции чувствительность примерно в 2,5 раза выше, чем у обычных conventional models.*3, что позволяет получать высококачественные изображения даже в ближнем инфракрасном диапазоне, который часто используется в темных сценах и ночью.
Ключевые спецификации CMOS Sony IMX 675 показаны в таблице ниже:
| Название модели | IMX675 | |
|---|---|---|
| Эффективные пиксели | 2608 × 1964 (Г x В), прибл. 5,12 мегапикселя | |
| Размер изображения | Диагональ 6,53 мм (тип 1/2,8) | |
| Размер ячейки | 2,0 мкм × 2,0 мкм (Г x В) | |
| Частота кадров | Все пиксели | 10 бит 80 кадров в секунду, 12 бит 60 кадров в секунду |
| Чувствительность | 14840 цифр/лк/с | |
| Уровень сигнала насыщения датчика (минимальное значение) | 3895 цифр | |
| Источник питания | Аналоговый | 3,3 В |
| Цифровой | 1,1 В | |
| Интерфейс | 1,8 В | |
| Основные функции | Потоковая передача на двух скоростях, CLEAR HDR, DOL HDR | |
