Технические параметры CMOS-сенсора Sony IMX832-AQR / AQR1
Sony IMX832 (модификации AQR и AQR1) представляет собой активный пиксельный твердотельный КМОП-датчик изображения с прогрессивной разверткой, диагональю 6,45 мм (тип 1/2.8) и квадратной матрицей пикселей. Чип разработан для цветных камер охранного видеонаблюдения премиум-класса и обеспечивает эффективное разрешение 2,12 Мп (рекомендованный режим записи 1920 × 1080, Full HD).
Особенности исполнения: Версия IMX832-AQR1 оснащена двухсторонним антибликовым покрытием стекла (Anti-reflective coating glass), в то время как базовая модификация IMX832-AQR поставляется со стандартным защитным стеклом без покрытия. Светочувствительность качественный индекс Sony STARVIS 2; IMX832-AQR1 SNR1s=0.17lx для IMX832-AQR SNR1s=0.18lx.
Ключевые характеристики и технологии
- Платформа STARVIS 2: Матрица использует технологию пикселей с обратной засветкой (BSI), обеспечивая высокую чувствительность (от 2000 мВ на 1 мкм²), низкий темновый ток и полное отсутствие размытия (smear). Динамический диапазон в режиме одиночной экспозиции расширен более чем на 8 дБ по сравнению со STARVIS первого поколения.
- Энергопотребление и питание: Чип работает от трехканального источника питания — аналоговое 3.3 В, цифровое 1.1 В и интерфейсное 1.8 В, что гарантирует низкое тепловыделение.
- Интерфейс данных: Передача потока осуществляется по высокоскоростному последовательному интерфейсу CSI-2 (конфигурация 2 Lane / 4 Lane) в форматах RAW10 и RAW12.
Архитектура сенсора и параметры кристалла
| Параметр подложки | Спецификация Sony (Заводские данные) |
|---|---|
| Оптический формат матрицы | Диагональ 6,45 мм (Тип 1/2.8) |
| Общее количество пикселей | 1936 (Г) × 1120 (В) | около 2,16 Мп |
| Эффективные пиксели | 1936 (Г) × 1100 (В) | около 2,12 Мп |
| Рекомендованный режим записи | 1920 (Г) × 1080 (В) | 2,07 Мп (Full HD) |
| Размер элементарной ячейки | 2,9 мкм (Г) × 2,9 мкм (В) |
| Тип корпуса | 114 pin LGA |

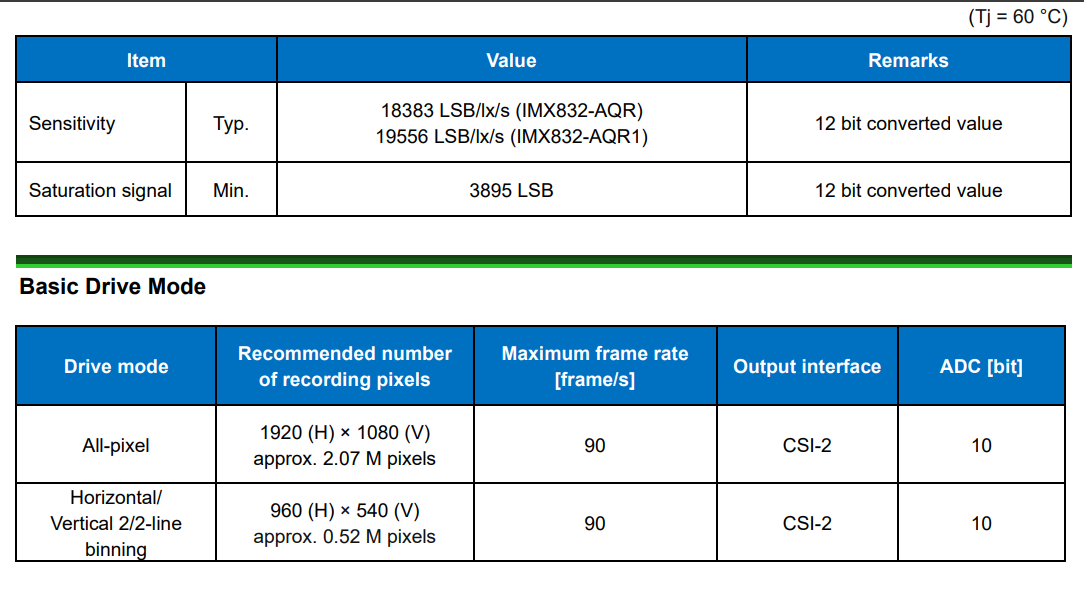

| Номинальная чувствительность (Tj=60°C) | 18383 LSB/lx/s (AQR) | 19556 LSB/lx/s (AQR1) |
| Сигнал насыщения (Saturation) | Минимум 3895 LSB (при конвертации 12 бит) |
Режимы чтения данных (Readout Modes) и фреймрейт
Матрица поддерживает гибкое конфигурирование развертки кадра благодаря встроенной схеме регулировки таймингов и драйверам H/V. Доступны следующие режимы работы:
- All-pixel scan: Попиксельное сканирование всей матрицы. Максимальная скорость составляет 90 кадров/с при 10-бит АЦП и 60 кадров/с при 12-бит АЦП.
- 2/2-line binning: Горизонтальное и вертикальное биннирование строк до разрешения 960 × 540 со скоростью до 90 кадров/с.
- Window cropping: Режим кадрирования (вырезания окна) для уменьшения зоны обзора и увеличения частоты смены кадров.
- Normal / Inverted readout: Возможность инвертирования (зеркалирования) картинки по горизонтали и вертикали на аппаратном уровне.
Для эффективной отработки контрастных сцен чип снабжен встроенными функциями цифрового наложения Digital Overlap HDR и алгоритмом Clear HDR.
