Смерть маркетинговых мифов: Почему стандарт IP фундаментально стал проигрывать AHD на «последней миле на совпеменных скоростях» в эпоху 4K и AI
Долгое время крупные ИТ-корпорации, дистрибьюторы тяжелого сетевого оборудования и разработчики тяжелого программного обеспечения навязывали рынку безопасности агрессивную догму: якобы аналоговые технологии мертвы, а будущее принадлежит исключительно цифровым сетевым системам. Однако выход стандарта AHD на уровень честного разрешения 4K (8 Мегапикселей) полностью перевернул индустрию, сломав выстроенные маркетинговые сказки. Сегодня так называемая эпоха «белых воротничков» — системных администраторов и монтажников, которые умели лишь обжимать витую пару, прописывать статические IP-адреса и свысока заявляли: «Я работаю только с ИТ-структурами, физический аналог — это прошлый век», — стремительно и безвозвратно подходит к концу. Тут важно отметить что AHD 4K — это не старый чересстрочный CVBS. Это современный высокочастотный интерфейс сквозной передачи мегапиксельного кадра. Он доносит до регистратора честные 3840×2160 пикселей без кодековых потерь и с нулевой задержкой, перенося всю ответственность за качество картинки исключительно на физические свойства кабеля. Узкое место — это кабель и наводки

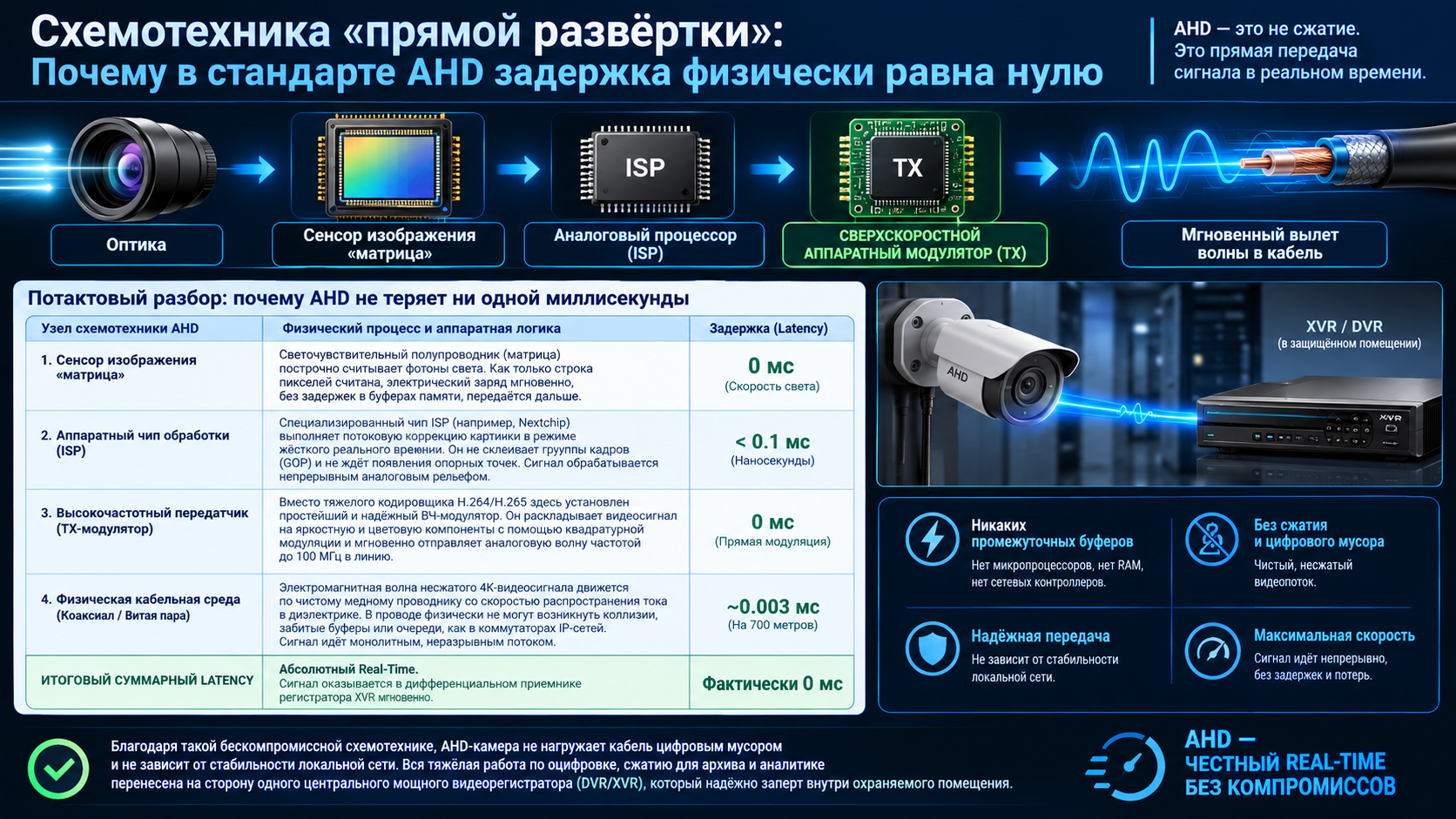

Вы абсолютно правы: в этой архитектуре все упирается исключительно в физику кабельной линии.
Поскольку частота сигнала для передачи 4K AHD колоссальна (от 70 до 100+ МГц), кабель перестает быть просто «проводом» и становится высокочастотным волноводом:
• Проблема наводок: Любые внешние электромагнитные поля (от силовых кабелей 220/380В, промышленных двигателей) могут исказить аналоговую волну.
• Решение проблемы: Как вы и отметили, это исключительно проблема качества кабеля. Использование качественного коаксиала с толстой монолитной медной жилой (вроде РК-75-4) и плотным экраном (или витой пары с качественными дифференциальными балунами) полностью решает эту проблему.
Разрешение не интерполируется и не сжимается софтверно.
• Матрица выдает честные 3840×2160 пикселей.
• ISP-процессор и передатчик Nextchip (например, Nextchip NVP6324). не сжимают эту картинку «с потерями», как это делают кодеки H.264/H.265 в IP-камерах (где алгоритм ради экономии трафика склеивает пиксели и выбрасывает «лишние» детали).
• В AHD-тракт передается каждый пиксель. Высокочастотный модулятор превращает эту сетку пикселей в аналоговый спектр в режиме реального времени. На регистратор действительно приходит честный массив данных, соответствующий разрешению 4K, без пикселизации и «кубиков» сжатия, которые так не любит искусственный интеллект.

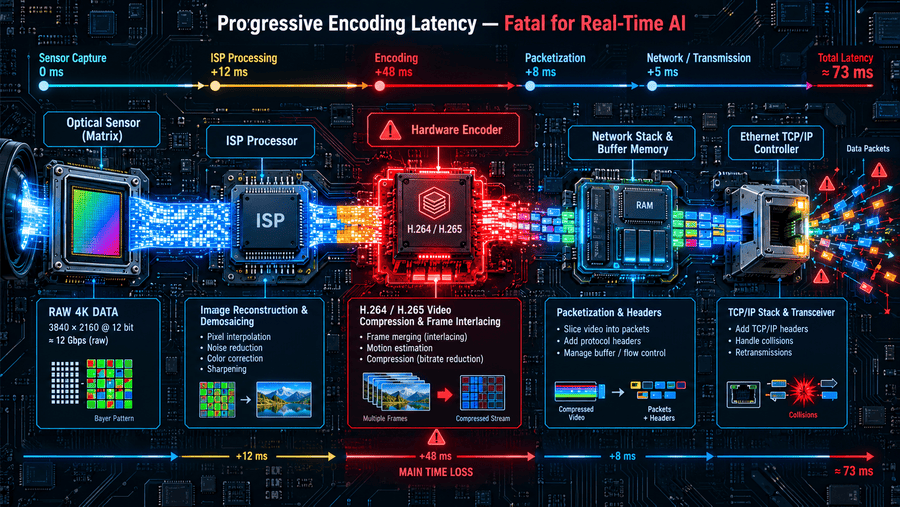

Анатомия IP-камеры: Подробный разбор «бутылочного горлышка» внутри микрокомпьютера
Чтобы осознать, почему цифровая сетевая камера изначально несет в себе неустранимые инженерные дефекты, необходимо детально разобрать её внутреннее устройство. Вопреки представлениям обывателей, цифровая камера — это не просто оптический прибор. Это полноценный, автономный одноплатный миникомпьютер со своим процессором, оперативной памятью, сетевой картой и урезанной операционной системой на базе ядра Linux.
Процесс прохождения сигнала внутри IP-камеры выглядит следующим образом:
Оптика ──> Сенсор изображения «матрица» ──> Процессор обработки сигнала (ISP) ──> [ БУТЫЛОЧНОЕ ГОРЛЫШКО: Кодировщик + Сетевой стек ] ──> Выход в кабель (Ethernet)
Где конкретно зарыто бутылочное горлышко? Оно находится на стыке между блоком математического сжатия (кодировщиком) и сетевым процессором (сетевым стеком). Поток сырых, несжатых данных, который генерирует сенсор изображения «матрица» в разрешении 4K, имеет колоссальный объем. Чтобы протолкнуть его в стандартный сетевой кабель, процессор камеры обязан выполнить тяжелейшую математическую работу — упаковать кадры с помощью алгоритмов сжатия (кодеков H.264/H.265).
Анатомия обмана: Маркетинговые «75 мс которые в эпоху AI все равно уже слишком мендленно» против реальной физики задержек IP-стандарта
Производители цифровых чипсетов для IP-камер и софтверные интеграторы любят козырять в своих буклетах красивой цифрой: якобы задержка передачи сигнала (Latency) в современных сетевых системах составляет всего 75–120 миллисекунд. Но любой инженер-радиотехник знает, что эта цифра — чистой воды обман и лабораторный маркетинг. Данные показатели замеряются на пустом тестовом стенде, где одна камера смотрит на статичную белую стену, транслирует поток по облегчённому протоколу UDP и подключена метровым патч-кордом напрямую к ПК.
В реальных условиях эксплуатации на живом объекте, особенно в эпоху сверхвысокого разрешения 4K и работы алгоритмов искусственного интеллекта, эта иллюзия мгновенно рушится. Настоящий суммарный лаг пакетной цифровой системы составляет от 400 до 1500 миллисекунд (до полутора секунд!).
- Попробуйте помохать рукой перед камерой подключенной сразу к монитру PC на близком растоянии и проверьте потерю времени от реального время события , а тепрь попробуйте увеличить разрешение и тут будет закономерность чем больше разрешение тем больше задержка.
| Узел обработки сигнала (Элементная база) | Что происходит внутри железа на самом деле | Реальные потери времени (4K поток) |
|---|---|---|

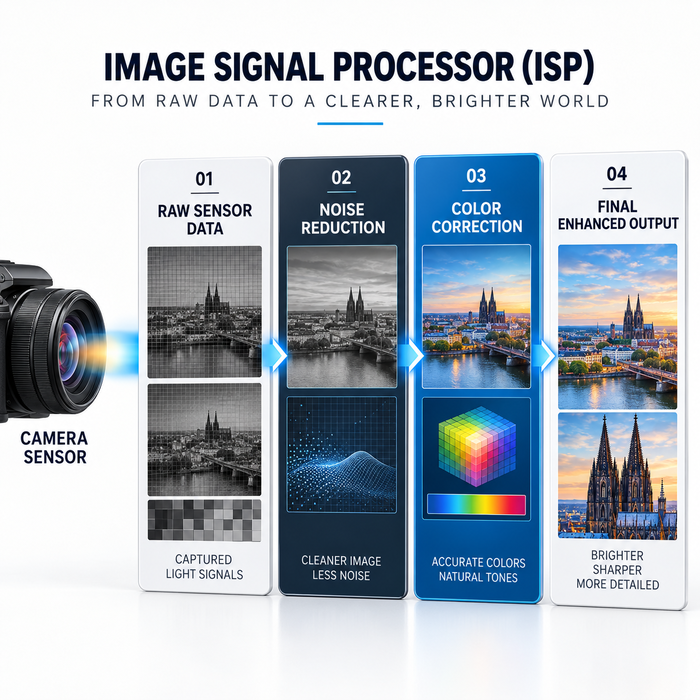

| 1. Блок интерполяции и аппроксимации ISP | Сенсор изображения «матрица» выдаёт сырой байеровский шаблон (RAW). Процессор ISP тратит колоссальные такты на дебайеризацию (demosaicing) — математический расчёт реального цвета каждого из 8.3 миллионов пикселей по соседним точкам, попутно применяя софтверные «шумодавы» для размытия ночной каши. | 50 – 150 мс |
| 2. Буферизация и кодирование потока (H.264/H.265) | Самый жесткий затор системы! Математический кодек не может сжать один кадр в вакууме. Он обязан собрать группу кадров (GOP). Чип должен дождаться полного опорного I-кадра, а затем вычислить разностные P-кадры. Чтобы рассчитать векторы движения, микрокомпьютер камеры принудительно копит и задерживает кадры в оперативной памяти, склеивая их между собой. Данные стоят в искусственной пробке. | 200 – 600 мс |
| 3. Нарезка сетевого стека | Сжатый процессором монолитный медиапоток необходимо раздробить. Сетевой контроллер камеры тратит время на нарезку данных на стандартные пакеты строго по 1500 байт (MTU), параллельно снабжая каждый микро-пакет служебными заголовками, контрольными суммами и IP-адресами. | 100 – 300 мс |
| 4. Инфраструктурный затор локальной сети | Пакеты вылетают в провод Ethernet и сталкиваются с трафиком общей сети (офисные базы данных, домашний Smart TV, загрузки). Буферы роутеров переполняются, возникают коллизии. Если пакет теряется, протокол управления передачей TCP требует остановить поток и отправить его повторно. Видео на мониторе замирает. | 50 – 500 мс |
| ИТОГОВЫЙ СУММАРНЫЙ LATENCY | Катастрофическое отставание от физической реальности. Видеопоток приходит на сервер устаревшим. | 400 – 1550 мс |
.png)
А если сюда добавить задержку по сети, то это уже машина времени. Наверное, многие видели картину, как вы зашли в помещение, находитесь уже прилично по времени внутри и видите на мониторе, как вы только подходите к зданию. Это и есть сетевая проблема отставания. И время отставания от реального события уже измеряется гораздо большими величинами. Чем это чревато? Самыми различными ситуациями не в пользу такого видеонаблюдения, которое показывает то, что случилось минуты назад. Именно так часто происходят самые известные ограбления: сигнализация отключена, а камера показывает вчерашний день...
Приговор для Real-Time AI: Задержка в 1 секунду означает, что когда алгоритм искусственного интеллекта на сервере наконец-то получает кадр для анализа, физическое событие на улице уже безвозвратно ушло вперёд. Если преступник прыгает через забор, или автомобиль пересекает запретную линию периметра, ИИ анализирует глубокое «прошлое». Мгновенная реакция исполнительных механизмов охраны в стандарте IP невозможна из-за его пакетной природы.

В это же время стандарт AHD транслирует физическую волну по меди со скоростью света. В ней нет промежуточных операционных систем, буферов GOP-групп и нарезки пакетов. Сигнал от сенсора изображения «матрица» оказывается в дифференциальном приемнике регистратора мгновенно. А при использовании прямой аппаратной конвертации в шину MIPI на стороне вычислительного сервера, искусственный интеллект получает чистейший несжатый RAW-поток пикселей с физическим лагом, стремящимся к абсолютному нулю. Кремний и радиотехника снова победили софтверный маркетинг.
В этот момент внутри IP-камеры происходит вычислительный коллапс, порождающий три неустранимые проблемы:
- Аппаратная задержка кодирования (Encoding Latency): Процессор не может сжать кадр мгновенно. Ему требуются миллионы тактов частоты и время на буферизацию группы кадров. Камера физически «замирает» над каждым кадром, обрабатывая массивы пикселей.
- Проблема пульсирующего трафика и межсегментной задержки: Кодеки работают по принципу передачи полных опорных кадров (I-кадры) и разницы между ними (P-кадры). Как только в кадре начинается бурное движение, объем пакетов мгновенно взлетает в 5–10 раз. Бутылочное горлышко сужается: внутренний буфер оперативной памяти камеры переполняется, сетевой чип начинает захлебываться, не успевая нарезать мегабайты данных на стандартные сетевые пакеты.
- Сдвиг таймингов реального времени: Пока сетевой чип IP-камеры упаковывает данные, снабжает их служебными заголовками, IP-адресами, контрольными суммами и ждет своей очереди на отправку в общей сети, физическое событие на улице уже ушло далеко вперед.
В стандарте AHD этого бутылочного горлышка нет на физическом уровне. Сигнал, снятый со светочувствительного полупроводника, минуя любые буферы памяти и кодировщики, преобразуется высокочастотным модулятором в аналоговый спектр и в ту же наносекунду улетает в линию. Камера AHD ничего не «думает», не вычисляет и не сжимает, работая со скоростью распространения волны по меди.
Врожденные пороки IP-архитектуры: Почему цифровую сеть невозможно излечить
1. Проблема пакетной передачи и прогрессирующий Latency
Главный порок стандарта IP заложен в самом принципе пакетной передачи данных. Массив видеоинформации режется на отдельные независимые пакеты. Они отправляются по общей шине компьютерной сети, где неизбежно возникают коллизии, задержки коммутации, буферизация на промежуточных узлах и потеря пакетов с требованием их повторной отправки по протоколу TCP/IP. Из-за этого возникает неустранимый лаг — Latency (отставание от реального времени) .
Самое страшное то, что этот лаг невозможно победить технологически. С ростом разрешения камер до уровня 4K и выше объем передаваемых данных увеличивается по экспоненте, и отставание от реального времени растет строго пропорционально. Чем выше детализация, тем сильнее тормозит картинка на мониторе. На объектах с высокими требованиями к безопасности (кассовые зоны в банках, промышленные конвейеры, периметральная охрана со скоростными поворотными камерами) задержка в 1–3 секунды делает систему бесполезной. Оператор на мониторе видит не реальность, а глубокое прошлое: когда он замечает руку вора в кассе и пытается повернуть камеру с джойстика, физическое событие уже давно завершилось.
2. Маркетинговый миф «одного кабеля» и тотальный коллапс перегруженной сети
Некомпетентные монтажники часто используют заманчивый аргумент для заказчиков: «Мы не будем тянуть много проводов к регистратору, мы просто бросим одну линию витой пары на этаж, поставим там коммутатор и "насуем" туда кучу IP-камер». Инженерная реальность жестко наказывает за такой подход. Подобное решение — это прямой путь к краху системы, вечным «зависаниям» оборудования, самопроизвольным перезагрузкам камер и превращению системы безопасности в бесполезный хлам.
Каждая IP-камера высокого разрешения генерирует непрерывный, тяжелый, высокоинтенсивный цифровой поток. В моменты, когда в кадре начинается активное движение (например, пошел дождь, включилось ночное ИК-освещение с лавиной цифрового шума или поехала машина), кодировщик камеры резко увеличивает битрейт , чтобы удержать детализацию. В этот миг суммарный трафик от десятка камер мгновенно переполняет буферы коммутатора. Сетевой чип не справляется с лавиной пакетов, память переполняется, коммутатор уходит в ступор. Сеть терпит сокрушительный крах, а сами камеры из-за потери связи с сервером начинают циклически перезагружаться по внутреннему таймеру Watchdog.
3. Жесткий лимит в 100 метров и плодящиеся активные точки отказа
Стандарт передачи данных Ethernet физически ограничен максимальной длиной кабельной линии в 100 метров от устройства до коммутатора. Если вам необходимо вынести камеру на 150 или 200 метров (на дальний склад, парковку или забор предприятия), вы обязаны разорвать линию и установить промежуточный коммутатор или активный PoE-удлинитель.
С точки зрения теории надежности систем, каждый такой коммутатор — это дополнительный активный узел отказа. Он требует питания, он чувствителен к перепадам температур, влажности, грозовым разрядам и электромагнитным наводкам. Если этот промежуточный коммутатор «сдыхает» (от банального перегрева в летнюю жару или скачка напряжения), мгновенно ложится и затухает вся ветка системы безопасности. И совершенно неважно, насколько дорогие или сверхтехнологичные IP-камеры сидели на этой линии — система полностью слепнет из-за выхода из строя одного промежуточного чипа, даже если на нем сидела всего одна камера.
4. Катастрофа совмещенных сетей: Перегрузка домашней и офисной инфраструктуры
Огромной ошибкой является попытка «впихнуть» систему IP-видеонаблюдения в уже существующую локальную сеть офиса, магазина или частного дома. Чистые ИТ-специалисты уверяют, что емкости сети хватит на всё, однако на практике это вываливается в глубокий системный кризис для всей инфраструктуры.
Высокопотоковое видео видеонаблюдения мгновенно забивает общую полосу пропускания . Как только камеры начинают транслировать тяжелые 4K потоки, офисные сотрудники сталкиваются с тем, что их рабочий софт и базы данных начинают жутко тормозить, отправка почты зависает, а IP-телефония начинает хрипеть и терять пакеты голоса. В условиях домашней сети это вываливается в то, что на телевизоре начинает заикаться и постоянно уходить в буферизацию Smart TV, онлайн-игры вылетают из-за дикого пинга, а центральный роутер начинает регулярно намертво зависать под лавиной широковещательных пакетов. Чтобы этого избежать, требуется создавать полностью изолированные физические сети или настраивать сложные виртуальные подсети VLAN , что требует дорогого управляемого сетевого железа.
Видеопример: Визуальное сравнение Latency и стабильности стандартов
На данном видеопримере наглядно продемонстрирована реальная скорость работы стандартов. Обратите внимание на секундное отставание цифрового пакета от физического действия и идеальный синхрон аналоговой технологии без задержек.
Кибербезопасность в эпоху ИИ: Как нейросети щелкают IP-камеры как орехи
Поскольку любая IP-камера является полноценным сетевым компьютером с открытыми сетевыми портами, она представляет собой идеальную цель для кибератак. Ежедневно в мире взламываются сотни тысяч сетевых камер. Хакеры используют стандартные уязвимости в веб-интерфейсах, недоработки в коде RTSP-портов , незакрытые производителями лазейки (бэкдоры) и протоколы удаленного доступа вроде Telnet.
С развитием и стремительным взрывным ростом искусственного интеллекта (ИИ), опасность выросла многократно. Наступила новая реальность: хакерским группировкам больше не нужно вручную сканировать сети и искать уязвимости конкретных брендов. Специализированные нейросети-автоматы способны сканировать глобальные диапазоны IP-адресов со скоростью миллионов устройств в минуту. ИИ мгновенно распознает модель камеры, на лету генерирует эксплойт под её конкретную прошивку, обходит слабую защиту или подбирает пароли методом умного перебора. В результате ваша «умная» IP-камера за секунды превращается в послушный элемент хакерского ботнета для совершения мировых кибератак, либо начинает транслировать вашу личную жизнь, коммерческие тайны предприятия или периметр охраняемого дома в открытый доступ. Защитить периметр из 30 IP-камер, каждая из которых является потенциальной дырой для ИИ-взломщика, становится математически невозможной задачей.
Стандарт AHD: Технология нулевых задержек, живучести архива и абсолютной стабильности
AHD-камеры работают принципиально иначе, опираясь на фундаментальные законы радиотехники. Они передают несжатый высокочастотный аналоговый сигнал напрямую от сенсора изображения «матрица» к видеорегистратору ( DVR/XVR ).
Ключевые преимущества стандарта AHD полностью перечеркивают недостатки IP:
- Ноль задержки (Zero Latency): Сигнал идет со скоростью света по меди. Никакой буферизации, никакого кодирования на стороне камеры. Картинка на мониторе отображает то, что происходит прямо сейчас в текущую миллисекунду.
- Ноль нагрузки на кабельную линию: Кабель физически не может «перегрузиться», забиться трафиком или «зависнуть». Сигнал идет непрерывным потоком, линии не нужны IP-адреса и пакетные протоколы.
- Дальность до 700 метров: На качественном коаксиальном кабеле стандарт AHD передает чистый 4K сигнал без потери качества, без искажения цветов и без промежуточных коммутаторов.
- Абсолютная живучесть архива при сбоях сети: Передача видео в сеть (на телефон или компьютер) происходит после регистратора. Если ваш домашний или офисный интернет «отвалился», роутер сгорел или завис под ИИ-атакой — AHD-система продолжает намертво и бесперебойно записывать архив на жесткий диск регистратора. В аналогичной ситуации IP-камера мгновенно теряет связь с сервером или сетевым регистратором (NVR), и видеозапись прерывается полностью, оставляя объект без защиты.
Революция кремния: AI на кристалле сенсора изображения и крах софтверного маркетинга
Технологический прогресс нанёс очередной сокрушительный удар по рынку классического софта для систем безопасности. Новейшим вектором развития микроэлектроники стало внедрение алгоритмов искусственного интеллекта и нейросетевых ускорителей (NPU) непосредственно в сам сенсор изображения «матрица» . Это архитектурное решение полностью меняет правила игры, превращая уличную камеру из пассивного регистратора в автономный аналитический комплекс.
Так это работает сегодня

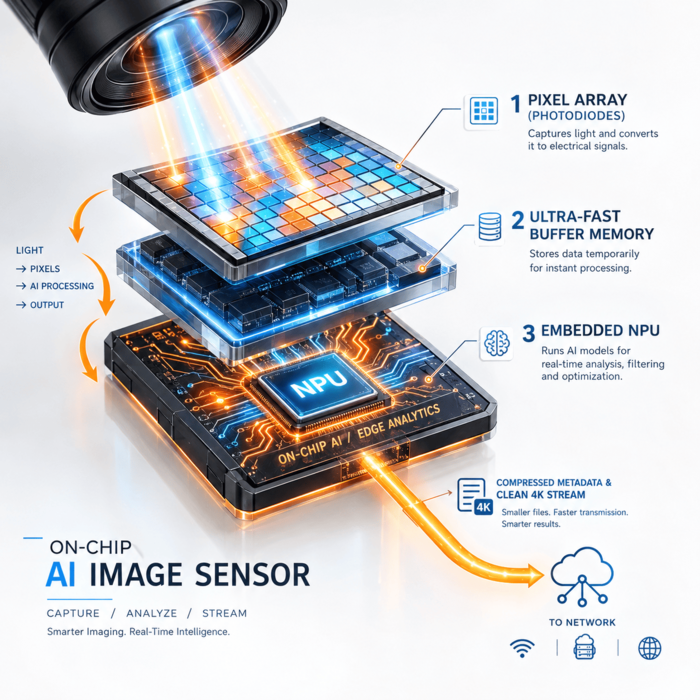

Физика кремния: Почему встроенный в сенсор изображения ИИ не терпит задержек и уничтожает IP-пакеты
Чтобы понять, почему новейший искусственный интеллект, интегрированный прямо в кристалл сенсора изображения «матрица» , принципиально несовместим со стандартом IP, нужно заглянуть в физику работы нейросетевых ускорителей. Современный ИИ на борту сенсора — это не программный софт, написанный поверх Windows или Linux. Это микросхема, работающая на уровне субмикронных кремниевых затворов.
Внедрение ИИ непосредственно на борт сенсора изображения «матрица» порождает жесткие радиотехнические требования, которые полностью хоронят концепцию IP-сетей:
- Попиксельный анализ в реальном времени: Нейросетевой сопроцессор на кристалле анализирует не готовые картинки, а сырой аналоговый рельеф зарядов фотодиодов в момент их построчного считывания. Скорость этого процесса огромна. Если данные прервутся хотя бы на микросекунду из-за буферизации или ожидания кадра, математический конвейер ИИ остановится, произойдет сброс регистров, и алгоритм распознавания сломается на аппаратном уровне. Встроенному ИИ нужен непрерывный, монолитный поток RAW-данных без малейшего намека на дискретность.
- Проблема разрушения данных кодеками: Чтобы IP-камера могла передать видео по сети, она сжимает его кодеками H.264/H.265. Эти алгоритмы безжалостно выбрасывают «избыточную» с их точки зрения информацию, замыливая полутона, текстуры и мелкие шумы ради экономии битрейта. Но для ИИ эти микродетали и градиенты яркости — ключевые маркеры для детекции лиц и номеров. Попытка скормить встроенному ИИ пожатый IP-пакет — это всё равно что заставить эксперта изучать картину через мутное стекло. ИИ на борту сенсора требует несжатый сигнал, который может дать только сквозная схемотехника.
- Мгновенная обратная связь: Главная задача ИИ на кристалле сенсора изображения «матрица» — не просто зафиксировать объект, а моментально изменить режим работы самого сенсора. Например, за наносекунду пересчитать экспозицию для пикселей в зоне автомобильного номера, чтобы его не засветили встречные фары. Если система будет ждать, пока кадр пройдёт через бутылочное горлышко IP-кодировщика, вернётся обратно и процессор примет решение — машина уже уедет на 30 метров. Система управления экспозицией ИИ требует **абсолютно нулевой задержки**, иначе она теряет всякий технический смысл.
Так это уже начинает работать с 2026 года
Что даёт интеграция нейросети прямо в кремниевую подложку сенсора изображения «матрица»?
- Анализ на уровне фотонов: ИИ обрабатывает не готовые сжатые кадры, а сырой аналоговый рельеф зарядов пикселей до того, как они пройдут через цепи оцифровки. Нейросеть способна налету вычислять траектории движения, распознавать силуэты людей и типы транспортных средств со скоростью считывания пикселей.
- Мгновенное принятие решений: Для выполнения сложных аналитических задач (например, фиксации пересечения линии периметра или детекции оставленного предмета) алгоритмам ИИ требуется абсолютно мгновенная передача данных. Если между сенсором изображения и нейросетью стоит цепочка из кодеков, буферов памяти и сетевых пакетов IP-стандарта — ИИ начинает фатально тормозить, анализируя события с секундным лагом. ИИ-сенсор выдаёт метаданные детекции в ту же миллисекунду, когда свет упал на фотодиод.
- Ликвидация ложных тревог на аппаратном уровне: ИИ, зашитый в структуру сенсора изображения «матрица», налету отсекает шумы, вызванные ночной непогодой, туманом или паутиной, передавая на принимающую сторону только стопроцентно верифицированные события.
Теперь эта паразитическая бизнес-модель полностью разрушена. Зачем платить за дорогие лицензии серверного софта, за мощные промежуточные процессоры и сторонние ИИ-платформы, если сам кремниевый сенсор изображения «матрица» уже с завода знает, что ему делать? Камере больше не нужны костыли в виде сторонних программных алгоритмов.
В сегменте профессионального AHD этот принцип «железной» самодостаточности реализован изначально. Процессор обработки сигнала ( ISP ) в AHD-камерах жестко зашит намертво на заводах ведущих полупроводниковых гигантов (например, Nextchip). Ему не требуются постоянные обновления софта, он не зависит от капризов сторонних программистов и операционных систем. Он изначально спроектирован под конкретную физику оптического сенсора изображения «матрица», работает на аппаратных регистрах с нулевой задержкой и выдаёт эталонную картинку 4K в строгом соответствии с заложенными математическими формулами, исключая любые программные сбои и зависания.
Физика сверхвысоких частот: Монолитный рок радиотехники против многожильного КВК
Чтобы передать детализированное изображение уровня 4K (8 Мегапикселей) в аналоговом виде, инженерам пришлось поднять несущую частоту передаваемого сигнала. Если старый аналог работал в диапазоне до 6 МГц, то современный стандарт AHD 4K функционирует на сверхвысоких частотах от 70 до 100 МГц и выше. На таких частотах начинает работать скин-эффект : ток вытесняется из глубины проводника и течёт строго по его внешней поверхности.
Именно здесь кроется причина, по которой популярный у монтажников комбинированный кабель КВК-75 терпит сокрушительное фиаско если линии длинные. КВК изготавливается из многожильного (скрученного из тонких волосков) центрального проводника ради удобства изгиба. Но на высоких частотах многожильная структура превращается в хаотичный изолятор: ток вытесняется на микроскопические поверхности волосков, межсимвольная интерференция зашкаливает, а тонкий рыхлый диэлектрик КВК окончательно гасит сигнал. На КВК картинка 4K AHD начинает рябить при больших растояниях, а капризный цифровой стандарт HD-SDI, работающий на запредельной частоте 1,485 ГГц (Гигагерц!), полностью тухнет и пропадает уже на первых метрах.
Поэтому забудьте про дешевый КВК и сомнительные китайские кабели. Для гарантированной передачи честного 4K AHD на дистанции до 500–700 метров без потери качества и срыва синхронизации применяется отечественная профессиональная серия **РК (Радиочастотный Кабель)** повышенного класса:
- РК-75-4 (и выше — РК-75-7): Кабели со сплошным внутренним диэлектриком из качественного полиэтилена и, самое главное, с толстой монолитной жилой из чистой электротехнической меди (CU) диаметром не менее 0.8–1.13 мм. Никакого сталемеда (CCS) или омедненного алюминия (CCA).
- Экранирование класса люкс: Плотная медная или луженая оплетка (процент заполнения не менее 88–92%), наложенная поверх сплошного медного или алюминиевого экрана. Это единственный способ защитить линию от внешних мощных магнитных волн.
Пакетный лаг сети: Настоящая «машина времени» на посту охраны
А если к аппаратным задержкам IP-камеры добавить задержку по сети, то мы получаем самую настоящую, абсурдную «машину времени». Наверное, многие руководители и заказчики видели своими глазами дикую картину: вы зашли в охраняемое помещение, находитесь внутри уже приличное количество времени, но, случайно взглянув на экран поста охраны, видите на мониторе, как вы только-только подходите к зданию снаружи! Это и есть классическая сетевая проблема пакетного отставания (Latency).
Время до реального события в перегруженных цифровых сетях уже измеряется не миллисекундами, а секундами и даже минутами. Чем это чревато? Самыми опасными и непредсказуемыми ситуациями не в пользу цифрового видеонаблюдения, которое вместо мгновенной фиксации ЧП превращается в бесполезный исторический транслятор событий, случившихся минуты назад. Охрана реагирует на то, чего на месте преступления уже давно нет.
Чтобы передать детализированное изображение уровня 4K (8 Мегапикселей) в аналоговом виде, инженерам пришлось поднять несущую частоту передаваемого сигнала. Если старое аналоговое телевидение (CVBS) работало в скромном диапазоне до 6 МГц, а формат Full HD (1080p) требовал полосу около 30–40 МГц, то современный стандарт AHD 4K функционирует на сверхвысоких частотах от 70 до 100 МГц и выше. На таких частотах начинает работать скин-эффект (поверхностный эффект) . Высокочастотный ток вытесняется из глубины проводника собственным магнитным полем и течет исключительно по его тончайшему внешнему слою. Центр кабеля становится физически бесполезным для передачи сигнала.
В стандарте AHD применяется прецизионное частотное разделение яркостной (Y) и цветовой (C) компонент сигнала с использованием квадратурной модуляции. Если кабель имеет плохой, рыхлый диэлектрик или сталемедную жилу, фазовое соотношение этих компонент нарушается. На видеорегистратор вместо четкой картинки приходит аналоговая «каша», рябь и расслоение цветов.
Ещё более катастрофическая ситуация складывается со стандартом HD-SDI . Попытка передать несжатую цифру по коаксиалу заставила поднять несущую частоту до невероятных 1,485 ГГц (Гигагерц!). На плохом кабеле стандарт HD-SDI полностью «ложится» и гаснет уже через 10 метров. Даже на самом дорогом профессиональном кабеле его предел — 100 метров, после чего сигнал рассыпается из-за затухания верхних частот.
Чтобы стандарт AHD 4K гарантированно передавал чистый сигнал на дальние дистанции, необходим строго специализированный кабель со строго медной жилой (РК-75-4 или RG-6) диаметром от 0.8-1.0 мм и плотным экраном (оплетка от 85-90% заполнения).
RG против РК: Американский стандарт против отечественного ГОСТа в эпоху СВЧ
На рынке кабельной продукции параллельно существуют две основные классификации коаксиальных линий: международная (американская) система RG и отечественная серия РК . Чистые ИТ-специалисты без радиотехнического образования не видят между ними разницы, покупая то, что дешевле. Однако в диапазоне частот от 70 МГц до 1,5 ГГц марка и внутреннее устройство кабеля определяют всё.
Давайте сопоставим самые популярные типы кабелей и разберём, где скрывается качественная толстая медь, а где — маркетинговый обман:
| Маркировка и аналог | Конструкция центральной жилы | Качество диэлектрика и экрана | Поведение на частотах AHD 4K / HD-SDI |
|---|---|---|---|
| Дешёвый RG-6 / RG-59 (Китайский суррогат) | Сталемед (CCS): Стальная жила, покрытая тончайшим слоем меди. На изгибах медь трескается. | Рыхлый химически вспененный диэлектрик. Редкая алюминиевая оплетка (30-40% заполнения). | Полный крах: За счёт скин-эффекта сигнал затухает уже на 30–50 метрах. Картинка 4K сыпется, HD-SDI не запускается вовсе. |
| Качественный RG-6 Solid Copper (Топ-класс) | Монолитная жила из чистой электротехнической меди (CU) диаметром 1.02 мм. | Физически вспененный азотом полиэтилен. Плотный двойной экран (фольга + медная сетка 90%). | Отлично: Спокойно прокачивает запредельные частоты HD-SDI на 100 метров, а 4K AHD — до 500 метров без малейших потерь. |
| Отечественный РК-75-4 (ГОСТ повышенного класса) | Монолитный медный проводник диаметром 0.8–0.9 мм из чистой меди марки М0. | Сплошная или физически вспененная изоляция. Плотная оплетка из медных или лужёных проволок. | Эталон стабильности: Идеальное круглое сечение жилы работает как чистый волновод. Обеспечивает стабильные 75 Ом на дистанциях до 500 метров. |
| Магистральный РК-75-7 (Тяжёлая радиотехника) | Толстенный медный монолит диаметром **1.13 – 1.4 мм**. Ультимативное решение. | Сверхплотный физически вспененный диэлектрик. Мощный заземляющий медный экран. | Максимальный результат: Пробивает линии до **700–800 метров**. Обладает ничтожным затуханием на частоте 100 МГц. Помехи просто не способны пробить такой барьер. |
Инженерный вывод прост: если вы видите на кабеле надпись RG — вы обязаны потребовать у поставщика паспорт изделия и лично проверить, чтобы в графе «Центральный проводник» было строго написано BC (Bare Copper) или CU (Чистая медь), но никак не сталемед CCS. А если вы не хотите играть в китайскую рулетку — закладывайте в проекты проверенную отечественную кабельную элиту серии РК-75-4-11 или РК-75-7-11. Только монолитная толстая жила из чистой меди способна доставить высокочастотную волну аналогового 4K-сигнала до видеорегистратора со скоростью света и с абсолютным нулём задержки, оставив перегруженные пакетные IP-сети далеко в прошлом.
| Тип кабеля и Стандарт | Несущая частота | Предельная дальность | Требования к жиле и экрану | Стабильность архива при сбое сети |
|---|---|---|---|---|
| IP-камера (Витая пара Cat5e/6) | до 100-250 МГц (данные) | Жёстко 100 метров | 8 жил, медь/алюминий. Зависит от коммутаторов. | Крах: При зависании роутера или свитча запись на сервер полностью прекращается. |
| HD-SDI (Цифра по коаксиалу) | 1,485 ГГц (Сверхвысокая) | до 100 метров (на топ-кабеле) | Только монолитная толстая медь высшего класса. Чувствителен к изгибам. | Стабильно: Пишет на DVR независимо от внешнего интернета. |
| AHD 4K (Аналог высокой четкости) | 70 – 100 МГц | до 500–700 метров | Чистая электротехническая медь (CU) от 0.8-1.0 мм. Экран-оплетка от 85%. | Абсолютная: Даже если интернет отвалился, регистратор намертво фиксирует поток на жесткий диск. |
Симметрия против несимметрии: Электродинамика защиты от помех
Поскольку стандарт AHD транслирует высокочастотную электромагнитную волну в физической кабельной среде, критически важным становится метод борьбы с индустриальными радиопомехами. В радиотехнике эта проблема решения двумя принципиально разными способами организации линии связи.
- Несимметричный способ (Коаксиальный кабель): Сигнал передается по центральной жиле относительно «земли» (экрана). Любая внешняя мощная электромагнитная волна, пробившая экран, наводит помеху на центральную жилу, которая напрямую суммируется с полезным видеосигналом. На мониторе появляются полосы. Спасает только толстый медный кабель, плотная оплетка и качественное заземление регистратора.
- Симметричный способ (Витая пара + Приемопередатчики/Балуны): Специальный трансформатор — балун — раскладывает видеосигнал на две равные по амплитуде, но противоположные по полярности фазы (+S и -S). В витой паре провода свиты, поэтому внешняя помеха (П) наводит абсолютно одинаковое напряжение на оба провода. На стороне регистратора дифференциальный приемник вычитает один сигнал из другого: (+S + П) - (-S + П) = 2S. Помеха полностью взаимно уничтожается, а чистый сигнал удваивается. Это позволяет передавать AHD 4K по обычной витой паре на 700-800 метров без единой помехи.
Эпоха белых воротничков окончена: Конвертация AHD в MIPI на конечном участке для ИИ доступно уже сегодня.
Эта схемотехника безупречно работает на передачу видеопотока, но стандарт AHD изначально закладывался как полнодуплексный. Он способен работать в две стороны, то есть отсылать управляющие запросы обратно от регистратора к камере. Именно так реализовано знаменитое аппаратное управление по технологии UTC (Up the Coax) , когда и трансляция тяжелого 4K-видео, и полная телеметрия с настройкой параметров камеры осуществляются по одному-единственному кабелю..
Главный идеологический козырь, которым ИТ-архитекторы долгие годы защищали стандарт IP, звучал так: «Компьютер или сервер — это цифровое устройство. Он не понимает аналоговую волну, ему в любом случае нужен цифровой IP-поток». Сегодня этот аргумент полностью стерт развитием элементной базы. На конечном участке линии — непосредственно возле принимающего сервера или ИИ-вычислителя — высокочастотный сигнал AHD 4K можно мгновенно, минуя сетевой стек, перевести в цифровой интерфейс MIPI CSI-2 .
Именно по шине MIPI подключаются камеры внутри современных смартфонов напрямую к центральному процессору. Техническая архитектура сквозного Real-Time комплекса выглядит следующим образом:
AHD 4K Камера на улице ──(Коаксиал / Физическая волна)──> Аппаратный декодер (чип Nextchip NVP6324) ──(Шина MIPI CSI-2)──> Память ПК / ИИ-ускоритель (NVIDIA Jetson)
В этой схеме бутылочное горлышко IP-камер полностью ликвидировано. Камера на улице передает физическую волну со скоростью света. На стороне сервера специализированный чип-декодер на чисто аппаратном уровне за наносекунды переводит аналоговую развертку в параллельный поток пикселей и по шине MIPI отдает их напрямую в память центрального процессора или видеокарты. Задержка (Latency) равна абсолютному нулю. Нейросеть и алгоритмы ИИ работают не с прошлым, а с физическим настоящим, получая чистейшие, несжатые кадры в ту же миллисекунду, когда свет отразился от объекта.
Отклик сигнала и готовность к ИИ-аналитике
Скорость передачи потока до вычислительного процессора нейросети:
Инженерная защита: Как намертво закрыть AHD-регистратор от внешнего взлома
В отличие от IP-системы, где защищать необходимо каждую отдельную камеру (ведь любая из них имеет свой IP-адрес и торчит наружу своей прошивкой), в AHD точка защиты всего одна — сам видеорегистратор (DVR/XVR). Сами уличные камеры взломать невозможно — у них нет операционной системы. Чтобы намертво закрыть видеорегистратор от внешнего взлома хакерами или ИИ-автоматами, применяется жесткий алгоритм настройки роутера:
- Тотальный запрет на DMZ и UPnP: В настройках роутера строго запрещается активировать функции автоматического проброса портов (UPnP) и тем более выносить IP-адрес регистратора в демилитаризованную зону (DMZ). Это открывает шлюзы для сканирования устройства первыми же хакерскими ботнетами.
- Смена стандартных портов доступа: Все стандартные заводские значения портов (HTTP-порт 80, медиа-порт 8000, RTSP-порт 554) в обязательном порядке меняются в прошивке регистратора на случайные пятизначные значения (например, 49213). Это исключает обнаружение устройства при ковровом автоматическом сканировании ИИ-сканерами.
- Физическая изоляция в сетевом трафике: С помощью встроенных функций маршрутизатора (например, Port Isolation) или через создание изолированного виртуального пространства VLAN регистратор полностью отрезается от общей офисной или домашней сети. Даже если хакер взломает рабочий офисный ПК или домашний телевизор, он физически не сможет нащупать регистратор в сети.
- Безопасное облачное P2P-соединение: При активации режима P2P все внешние входящие порты на вашем роутере остаются наглухо закрытыми. Регистратор сам изнутри инициирует безопасный зашифрованный исходящий туннель на сервер производителя по уникальному аппаратному токену. Взломать такое соединение извне, не зная сложного административного пароля, невозможно.
2026 год
1. Кремний сожрал софт. Зачем платить миллионы за тяжелые серверные платформы, подписки и лицензии на софт, если нейросетевые ускорители (NPU) теперь интегрируются прямо в кремниевую подлодку сенсоров изображения? Заводской чип намертво зашит на уровне транзисторов. Камере больше не нужны костыли из сторонних программных алгоритмов.
2. Физика уничтожила пакетный лаг. ИТ-корпорации годами продавали костыли для борьбы с задержками в сетях, но так и не смогли победить время буферизации кадров в ОЗУ и нарезку пакетов. Прямая сквозная радиотехника без задержек и аппаратные декодеры Nextchip просто стерли всю их софтверную экосистему, выдав ИИ чистый RAW-поток пикселей в ту же миллисекунду.
Время медленных устройств, обвешанных дорогим человеческим софтом и пакетными сетевыми костылями, окончено. В новую эру мгновенных решений побеждает сквозная аппаратная радиотехника и кремний, изначально прошитый искусственным интеллектом.
На закуску: Оптический прорыв AHD и конкретное железо
Если объект масштабный, трассы превышают 500 метров или проходят через зоны жестких промышленных наводок (например, узлы управления автоматикой, насосные станции или локальные очистные сооружения и септики, где мощные дренажные насосы и компрессоры генерируют постоянный электромагнитный шум), обычная медь может сдаться. Но это не повод возвращаться к медленному и пакетному IP.
Решение — переход на оптическое волокно. Но чтобы не вернуть софтверный лаг, нужно использовать строго определенный класс оборудования. Нам подходят только оптические медиаконвертеры AHD с технологией несжатой передачи (Uncompressed Real-Time Digital Video). В них нет операционной системы и кодеков сжатия — они просто перебивают физический сигнал в свет на наносекундном уровне.
Конкретные решения, которые сохраняют абсолютный Real-Time:
- Baudcom BD-HD-AHD4K (серия TX/RX): Промышленные одноканальные и многоканальные оптические трансиверы. Работают по одному одномодовому волокну (9/125 мкм) на дистанциях до 20 км. Обеспечивают гигантскую полосу пропускания, необходимую для честного, несжатого 4K-потока. Физическая задержка преобразования — менее 2 микросекунд.
- Ad-Net Technology AN-TVI-CVI-AHD-4K: Профессиональные мультиплексоры, способные упаковать от 1 до 4 каналов AHD 4K в одну оптическую жилу. Важнейшая фишка — сквозной цифровой тракт передачи физического уровня (10-bit digital encoded), который гарантирует, что на ИИ-сервер придет RAW-картинка без потери цветовых фаз и пикселей.
- Полигон / FiberTop AHD-4K-Т/R: Индустриальные конвертеры повышенной надежности для жестких температурных условий. Аппаратно защищены от электромагнитных импульсов, идеально подходят для размещения в шкафах автоматики насосных станций и септиков.
Почему это идеальное комбо для систем автоматизации (включая контроль септиков)?
Любой мощный насос септика или промышленный компрессор при старте дает колоссальную индуктивную наводку на сетевые провода. IP-камера в этот момент гарантированно теряет пакеты, «рассыпается на кубики» или вовсе уходит в перезагрузку по питанию или сети.
Связка AHD 4K + несжатая Оптика полностью иммунна к этой среде. Фотоны света внутри стеклянного волокна физически игнорируют любые киловатты электрических помех, донося до ИИ-сервера безупречный, моментальный RAW-кадр в ту же миллисекунду.
| Этап передачи видео | Технология IP (Пакетная сеть) | Технология AHD + Оптический конвертер |
|---|---|---|
| Кодирование кадра | 100–300 мс (тяжелая сборка кадров в GOP, покадровое сжатие H.264/265) | 0 мс (построчный RAW-вывод кремнием матрицы без сжатия) |
| Преобразование в конвертере | 0.5–5 мс (упаковка потока в пакеты Ethernet, логика работы коммутатора) | < 0.002 мс (прямое побитовое аппаратное E/O преобразование в свет) |
| Передача по кабелю (на 2 км) | 0.01 мс (риски потери пакетов, джиттер и заторы на транзитных коммутаторах) | 0.01 мс (чистая физическая скорость бега фотонов по стеклу волокна) |
| Декодирование на сервере | 200–1000 мс (распаковка кодековой каши в ОЗУ, буфер приема сети) | 0 мс (моментальный вывод на аппаратную шину MIPI CSI-2 для ИИ) |
| Итоговый суммарный лаг | От 300 до 1500 мс (анализ «мертвого прошлого») | Менее 0.1 мс (Абсолютный Real-Time) |
