Все для вашей безопасности, видеонаблюдение, виды, история как выбрать видеокамеры

Опубликовано: 02.10.2018

Видеонаблюдение- основное

В этой статье:



Видеонаблюдение основы предназначения

  • Виды и устройства записи изображения история развития.

  • Современные устройства записи изображения.

  • Виды видеокамер наблюдения.

  • Развите технологий первые IP видеокамеры наблюдения.

  • Не достатки IP камер наблюдения.

  • Видеонаблюдение качество изображения.



Появление аналогового сигмента стандарта AHD в видеонаблюдении.

  • Что такое AHD стандарт в аналоговом видеонаблюдении?

  • Возможности AHD стандарта -обновлено в новой редакции  на 2018 год.

  • Какое максимальное разрешение поддерживает сегодня AHD стандарт.

  • Глобальные перемены в вод в рынок продаж CCTV видеокамер. видеорегистраторов стандарта AHD 5Mpix; 8Mpix Ultra-4K.



Дополнительное оборудование применяемое в видеонаблюдении.

  • микрофоны

Еденицы измерения светочувствительности применяемые в видеонаблюдении- с обновлениями.

  • Что такое SNR1s- количественной оценки качества изображения при низкой освещенности.



Новые светочувствительные датчики изображения.

  • Технология "STARVIS" и "STARLIGHT".

Объектив для камеры видеонаблюдения.

  • Оптика для видеокамер наблюдения виды предназначения.

  • Фокусное расстояние объектива.

  • Современные автоматические объективы с AVTO IRIS.

  • Мегаписксильные линзы для видеокаер наблюдения  высокой четкости.

  • Тест MTF50 самый распространенный и точный тест для оценки качества объектива.



Сферы применения видеонаблюдения в наши дни.

  • Охрана объектов.

  • Мониторинг производственных операций.

  • Дистанционный видео контроль.

  • Общественная безопасность.

  • Безопасность рабочего места сатрудников.

  • Факторы сдерживания вандализма.

  • Предотвращение потерь и краж.

  • Монеторинг трафика движения трансортных средств.



Видеонаблюдение — в международной аппликатуре сокращенно CCTV Closed Circuit Television системы замкнутого телевидения (CCTV) который происходит с использованием видео записывающей аппаратуры различных устройств, для захвата и архивирования видео на различные виды носители информации HDD устройств, флеш накопителях , (и магнитных лентах  редко используемых в наши дни). Видеоизображение получаемое с различных видеокамер используют как контроль или автоматизированное машинное зрение. В настоящее время применяется высокотехнологичный аппаратный метод автоматического распознавания изображений, таких как ( распознавание лиц людей, распознавание ГОС номера транспортного средства,а также в биометрии). Дополнительно существуют системы видеонаблюдения для обучения , медицинского и промышленного применения.





Видеонаблюдение сегодня:

Резко прогрессируещий с 2013 года фломат AHD потеснил IP камеры и достиг 2018 году разрешения 4K 8Мpix

Интеграторы ПО. для IP решений начинают призновать всю сложноть ситуации с резким уменьшением продаж IP камер.

Прямая трансляция живого потокового видео по RTSP протоколу с нашего оборудования в прямой трансляции 7 дней в неделю 24 часа всутки. Видеорегистратор следующего поколения CAICO с поддержкой видеокамер всех форматов до 5Mpix.

Торговая марка CAICO TECH ®CCTV защищена от подделок и имеет правовую защиту торгового знака на территории Российской Федерации

Видеонаблюдение трансляции онлайн смотреть бесплатно

  • При просмотре, пожалуйста, открываете изображение на всю страницу по причине большого разрешения и маленького экрана изображение деформируется так как сильно сжимается.

Соотношение сторон экрана 3Mpix в родном фломате 4:3 при переключении в 4Mpix 16:9 не сжатый прямой поток с AHD камеры 5.0Mpix





Caico STARLIGHT система DOL HDR Sony 2Mpix светочувствительная камера следующего поколения





История видеонаблюдения

История видео наблюдения берет свое начало и насчитывает уже как более 70 лет.
первые  применение видеокамер наблюдения (CCTV) использованы в 1942 году. первые видеокамеры были изготовлены в Германии компанией Siemens (знаменитой и в наши дни) и применялись, для отслеживания испытательных стартов первых немецких реактивных ракет «Фау-2»

  • ракета «Фау-2»



В США коммерческие приложения видеонаблюдения начались с небольшим отставанием. После окончания второй мировой войны, США получили готовые технологии производства видеокамер и уже к 1947 г. были предложены первые решения для применения коммерческого видеонаблюдения.

Через десять лет начиная с 1957 год несколько компаний предложили свои решения для систем видеонаблюдения и не только к примеру компания General Precision Labs (GPL), предоставили системы видеонаблюдения для обучения , медицинского и промышленного применения.

В 1956 году  Гамбурге (Германия)  протестированы испытания первой уличной системы видеонаблюдения,получившее свое название «Zauberspiegel» («волшебное зеркало»). Система была официально представлена и введена в эксплуатацию. Полицейские как и в наши дни получили возможность вести наблюдение в ТV. мониторах за движением транспорта и управлять движением на регулируемых перекрестках с помощью удаленного управления светофоров дистанционно.



Немецкая индустрия была родоначальницей систем видеонаблюдения , но Великобритания стала первой, начавшей тесты применения стационарных видеокамер с целью контроля безопасности для обеспечения порядка. Летом 1960 года в Лондоне устанавливается две видеокамеры наблюдения на Трафальгарской площади На монтажные работы потребовалось 2 года и 1,4 милл $ по курсу 1968 года, чтобы спроектировать и запустить систему видеонаблюдения на 8 камер.

Первые видеокамеры для видеонаблюдения работали в черно-белом изображении видео (не цветное), в стандартах NTSC.США используется NTSC (525 строк со скоростью 60 кадров в секунду), Европа PAL (625 строк со скоростью 50 кадров в секунду). Видеокамеры с 525 вертикальными линиями сканирования фактически воспроизводила только 480 видимых телевизионных линий.

  • фото Тв. таблицы



Существует различие между линиями сканирования и линиями разрешения. Телевизионная линия разрешения определяется как одна черная и одна белая линия, поэтому фактическое разрешение было меньше 240 ТВ-линий разрешения.Чтобы измерить разрешение, камера была указана на диаграмме разрешения EIA-1956, которая была просмотрена на мониторе (с надежно лучшим разрешением, чем у камеры). EIA-1956 первую очередь измерял горизонтальное разрешение, поскольку вертикальное разрешение было ограничено фиксированным числом вертикальных линий (525 в NTSC). Это было очень субъективное измерение, потому что телевизионщики определили максимальное разрешение как точку, где они не могли различить сходящиеся линии.

Цветные камеры стали доступны в 1950-х годах. Появление первых цветныx видеокамер видеонаблюдения  вызвало по началу большие споры какие камеры лучше. Черно-белые камеры обеспечивали лучшее разрешение и низкую светочувствительность, в то время как цвет облегчал идентифицировать и получать больше примет к примеру такие как цвет одежды, цвет волос, цвет авто. .Первые системы видеокамер в основном использовались для просмотра в реальном времени из-за отсутствия надежных систем видеозаписи.

Устройства записи изображения

Первые системы видеонаблюдения позволяли только просматривать изображение с камер, а запись была возможна только в ручном режиме. Непрерывная запись появилась только в 1970-х годах с развитием технологий видеозаписи.
Компания Sony и Ampex применили катушки для ленточных записей , но они были нелегкими в использовании. Появление видеомагнитофонов в 1970 году привело к увеличению популярности и постепенному росту систем видеонаблюдения во всем мире.

  • фото  видеомагнитофон

первые видеомагнитофоны для CCTV

Современные устройства записи

Современные устройства записи на жёсткий диск (HDD) -Цифровые видеорегистраторы или видеосерверы на базе PC компонента. Позво-ляют вести круглосуточное беспрерывную запись а также пере-давать видеоинформацию через сеть для возможности удаленного получения и управления системой видеонаблюдения через интернет.

Цифровые устройства записи для CCTV


Современные устройства записи на жёсткий диск (HDD) -Цифровые видеорегистраторы

Просмотр изображения с видеокамер стал доступен не только с персональных ПК. но и мобильных устройств смартфоны и планшетные версии. Получать изображение в любое время находясь в любой точке земного шара -иметь возможность контроля над своим жильем или бизнесом иметь возможность удаленного управления как видеокамерами так и видеорегистоатором.
Просмотр архива имеет право ограниченный число людей имеющие доступ к системе видеонаблюдения который дополнительно разбивается на группы лиц имеющих разные права доступа и управления.
вышеуказанные сотрудники должны быть уведомлены об ответственности за разглашение и использование персональных данных и в случае нарушения могут быть привлечены по законодательству;

Записи с камер видеонаблюдения нельзя использовать для шантажа и иных противоправных действиях.



Развите технологии

Появление сетевых IP-камер стало значительным переходом к технологиям CCTV. Axis представила первые IP-камеры в 1996 году.



Эти новые камеры использовали сеть Ethernet для связи, а не коаксиальный кабель. Видеосигналы теперь передавались как цифровые кодированные сигналы вместо аналоговых сигналов.
Новый метод связи оказался сложной концепцией для старых аналоговых дилеров безопасности. Потребовалось время, чтобы новые технологии стали популярными. Только после того, как компьютерные дилеры (которые понимали компьютеры и сети) начали продавать системы IP-камер, рынок Ip решения начал расти.


IP. К 2003 году крупные компании, такие как Samsung , Sony и Panasonic, начали использовать новую технологию. К 2007 году они разработали высокопроизводительные мегапиксельные IP-камеры. Несмотря на то, что Axis доминировали на рынке из-за их раннего входа, новые мегапиксельные IP-камеры от компаний CCTV быстро превзошли камеры Axis. Например, Samsung (Hanwha Techwin) и Sony разработали IP-камеры с более высокой производительностью.

Меняющийся рынок: - Сегодня имеется очень широкий диапазон доступных IP-камер. Сейчас рынок разделен между недорогими камерами потребительского качества и профессиональными камерами наблюдения.


Потребительские камеры
В 2011 году более дешевые камеры были представлены крупными китайскими компаниями-камерами, такими как Hikvision и Dahua. Эти более низкие IP-камеры с улучшенной производительностью привели к значительному увеличению числа домашних IP-систем наблюдения.


Более дешевые системы IP-камер и простота установки позволили крупным организациям самостоятельно установить, а не полагаться на установщиков CCTV. Это резко изменило рынок и увеличило количество систем видеонаблюдения IP



Что такое AHD стандарт в аналоговом видеонаблюдении? Analog High Definition Camera ( ahd) –датчик изображения


Аналоговый сегмент в 2014 году перешел в новое измерения качества изображения стандарта AHD



Что такое AHD стандарт в аналоговом видеонаблюдении?

Analog High Definition Camera ( ahd)датчик изображения такой  камеры наблюдения, который работает с интерфейсом AHD способен производить захват изображения высокой четкости с разрешением HD,передаваемое по коаксиальному кабелю на приемное устройство видеорегистратор. Analog High Definition Camera ( ahd) Начиная с 2016 года формат вывода изображения  Analog High Definition Camera ( ahd) поддерживает разрешение 3Mp в 2017-2018 году возможности расширились до 8Mp включительно.



 В 2013-14 году не все смогли сразу понять это случилось в видеонаблюдение с появлением новых способов передачи видеосигнала по коаксиальному видеокабелю высокой четкости стандартов AHD Analog High Definition Camera.

Появление нового способа передачи видео изображения и передачи данных (управления камерой) по коаксиальному кабелю открыли новые, перспекивные возможности.

Возможности нового стандарта позволяют передать видео изображения большого и очень большого разрешения, и ограничиваются возможностями приемного пишущего устройства, видеорегистатора в обязанности которого выходит обработка и сохранения видео изображения в большом формате резалюции,одновременно с нескольких каналов трансляции видео, получаемое с видеокамер.



Появление первых видеокамер аналогового формата AHD с разрешением 5Mpix.

Весной 2017 года были произведены и запущены в продажи новые видеокамеры формат вывода изображения AHD разрешение 5Mpix с использованием сенсора изображения CMOS SONY IMX 326 и сенсором OmnYvision 5602.


Новая видеокамера с разрешением 5Mpix CMOS SONY на новейшем сенсоре изображения CMOS SONY IMX 335 продолжило поколение новых высококачественных видеокамер формата AHD в 5Mpix
сенсор CMOS SONY IMX 335 сайт разработчика sony
подобные статьи и демонстрация изображения для  Видеокамер наблюдения 5Mpix с применяемым датичиком  возможности CMOS sony IMX 335



В августе 2018 года поступили в продажу первые видеокамеры и видеорегистраторы с разрешением 8Mpix 4K для формата AHD TVI

Таким образом формат AHD сравнялся с IP камерами по возможности получения изображения в разрешении 4K





Узнать больше подобные статьи AHD 8Mpix 4K

сайт разработчика сенсор изображения CMOS OSo8A10



В 2015 году ожидания большой рост продаж для IP камер не сильно себя оправдал так как IP технологии имеют ряд своих недостатков от которых не смогли устраниться и в наши дни - по разному рода различных технических проблем, а также стоимости в сравнении с аналоговыми видеокамерами.


Новый импульс развития продолжили аналоговые видеокамеры которые перешли рубеж резолюции в начале 3 Mpix далее 4 -5Mpix и дошли в класс разрешения 4K с разрешением 8Mpix
Видя перспективы в развитии аналогового сегмента высокой четкости ведущие компании разработчики стали внедрять в производство высокопроизводительные сенсоры изображения, высокой светочувствительности и высокого разрешения для обеспечения решений аналогового сегмента рынка CCTV.



Инновации и прогресс в развитии применяемые для аналоговых систем видеонаблюдения достигший высокой четкости ультра HD 4K открывает новые перспективы перед аналоговым HD стандартом, имеющим ряд своих плюсов и превосходство над IP видеокамерами.



Нужно отдельно отметить что новые видеорегистраторы гибридного стандарта XVR - которые пришли на смену видеорегистраторам NVR( видеорегистратоы для IP камер ) и DVR (видеорегистраторы для аналоговых камер) поддерживают все виды распространенных аналоговых форматов и IP камер , способные дистанционно управлять меню видеокамер, как для  IP решения так и нового поколения HD -аналогового сегмента. Использую функцию UTC управление видеокамерой не посредственно по видео кабелю решило вопрос с легким и удобным управлением и настройками видеокамеры в том числе и удаленно через сеть интернет, сведя на нет преимущество IP камер в этом вопросе.



Управление всеми процессами стало по факту одинаково. Роль высокоинтеллектуального устройства взял на себя XVR видеорегистратор. Поколение новых XVR и MVR уже могут производить распознавание лиц и гос номеров транспортных средств. а также применять биоаналитику.



Скорее всего видорегистраторы постепенно вытеснят употребление ПК в системах видеонаблюдения , и станут сами полноценными компьютерами устройствами специализированные на видеонаблюдении ,что от части можно констатировать уже сегодня . используя  ПО.OC Linux цена таких устройств стала намного дешевле,а возможности ограничены только электроникой в частности процессорами.



Недостатки по сравнению с аналоговыми камерам

  • Для решения IP видеонаблюдения необходимо дополнительно покупать программное обеспечение для систем построенных на ПК. видео сервере, стоимость хорошего программного обеспечения стоит значительных денег.

  • Светочувствительность сенсоров изображения мегапиксельных IP-камер, как правило, существенно ниже, чем у аналоговых камер, с 2015 года данная ситуация меняется — IP совершенствуются;но решить полностью проблему пока не удалось.
  • Необходимость сжатия и декомпрессии видео потока на компьютерной платформе (клиенте)
  • Большая проблема IP камер уязвимости подверженность к внешнему сетевому воздействию по сети (взлому);
  • Аппаратное зависание (при отсутствии функции Watchdog которая все равно при перезагрузки камеры теряет часть времени записи);
    К мощным системам видеонаблюдения на IP решении нужен дорогой выделенный видео сервер
  • Ip камеры работающие по витой паре имеют ограничение длины сегмента 100 м при использовании медной витой пары, что вынуждает через каждые 100 метров (-HD аналог 500 и более метров) устанавливать коммутаторы либо использовать другие среды передачи сигнала.
  • Отставание изображения IP видеокамеры от реального события.



Все выше написанные недостатки IP камер, решить который так и не удовалось, привили к дальнешему развитию HD видеонаблюдения, новые решения в передачи видеоизображения высокой четкости по коаксиальному кабелю вывели аналоговое видеонаблюдение всовершенно новый формат и совершенна новые перспективные возможности, который демонстрирует превосходную стабилтность в получакмом изображении.

*На самом деле возможности аналогового формата безграничны, проблемы возникают как раз с оцифровкой изображения.



Сферы применение видеонаблюдения сегодня охватывают большой рынок и большие потребности.Уже сложно представить отрасль и различные секторы частного бизнеса в которые не нуждаются в системах видонаблюдения.
Видеокамеры стали иметь различные варианты решения для выполняемых и поставленных на них задач.




Обладая различными видами корпусов рассчитанных на различное применение.

  • От антивандальных до обычны модульных решений.

  • Снизу на фото можно просмотреть виды различных  корпусов видеокамер.


а. Корпусная видеокамера.

b. Уличная Ик видеокамера.

с. Модульная видеокамера.

d. Антивандальная видеокамера

e. Корпусная видеокамера.

f. Управляемые поворотные или скоростные PTZ видеокамеры.




Технические средства видеокамеры наблюдения стали широко использоваться для обеспечения общественного порядка и различного бизнеса, а также пришли в частный сектор.
Объективы виды объективов применяемые в видеокамерах наблюдения


Дополнительное оборудование применяемое в видеонаблюдение:

Mикрофоны;
микрофоны широко применяются в системах видеонаблюдения для фиксации не только видео но и аудио информации.Применяя ауди каналы записи информации можно получать больше важных фактов правовых нарушений.

Существует много различных видов микрофонов для различных целей и видов выполняемых задач разработанных для систем видеонаблюдения.

  • фото микрофон для систем видеонаблюдния




Eдиницы измерения, используемые в системах видеонаблюдения

Минимальная освещенность обозначения и соответствия принятые для камер видеонаблюдения приведены на рисунки ниже



Уровень освещенности Безлунная ночь Ясная без лунная ночь Полнолуние Уличное освещение Офисное освещение Пасмурный день Ясный день
Уровень  Lux 0,0001 0,001 0,01-0,1 1-5 100-1000  2500-4000  10 000





Sony вводит SNR1s [lx] в качестве показателя, используемого для количественной оценки качества изображения при низкой освещенности.





ТАКОЕ SNR1s?

Sony вводит SNR1s [lx] в качестве показателя, используемого для количественной оценки качества изображения при низкой освещенности. SNR1s [lx] является проприетарным индексом, защищенным Sony, и ограничивается CMOS-датчиками изображения для приложений камеры безопасности. Меньшее значение указывает на лучшее качество изображения при низкой освещенности.
SNR1s [lx] является аббревиатурой, состоящей из «SNR» (отношение сигнал / шум), «1» (означает, что уровень сигнала при шуме = 1 равен 1) и «s» (для обеспечения безопасности).
SNR1s [lx] Предписанные условия заявка Камера безопасности Источник света 3200 [K] Целевой объект 18% серый Номер F 1.4 Время воздействия 1/60 [с] Линейная матрица без сигнал G [e-] (выходной сигнал датчика) Шум √ Shot Noise [e-] 2 + Dark Noise [e-] 2 Сигнал: шум 1: 1
Узнать больше что такое SNR1s подобные статьи сайт разработчика sony

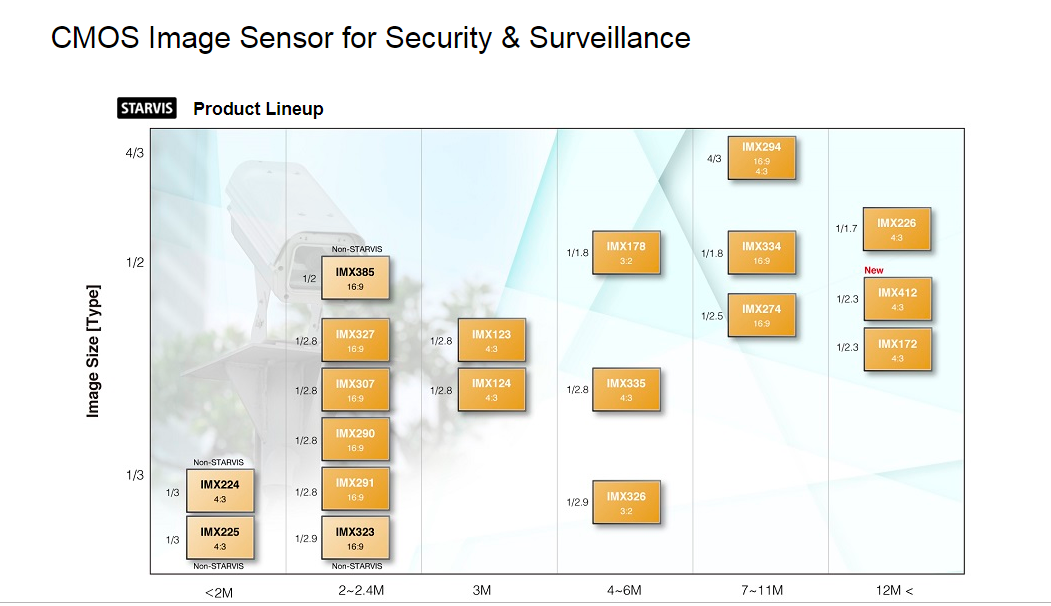

Классификатор выпускаемых сенсоров изображения Sony на 2018-начало 2019 год для CCTV рынка



Просмотреть каталог сенсоры изображения каталог Объективы видео модули AHD / IP камер

  • Демо видео производство виде омодуля для видеокамер наблюдения
  • Видеонаблюдение японские SMT линии. -А вы видели как собирают модуль видеокамеры ?


  • Новые светочувствительные видеокамеры следующего поколения применяемые сегодня в видеонаблюдении новинки CAICO TECH CCTV STARLIGHT .







Новые светочувствительные датчики изображения технологий SONY STARVIS И STARLIGHT-другин разработчики светочувствительных сенсоров изображения


Обе технологии развиваются в одном направлении, возможность видеть в условиях низкого освещения как можно лучше. Новые технологии доступные для широкого применения в ССTV (за исключением закрытых от широкого применения рассчитанных и применяемых в военной отрасли или частично доступных, без права экспорта в трети страны)
В чем отличение в названиях STARVIS И STARLIGHT?
Так как компания sony получившая патент на собственную технологию с обозначением названия STARVIS который является товарным знаком Sony ; не дает права другим производителями сенсоров изображения использовать это названия для своих продуктов, другие разработчики  используют символику STARLIGHT, для светочувствительных сенсоров изображения, имеющие отличии но схожее по принципу и назначению.
Все видеокамеры различных производителей Sony не разрешает наносить маркеровку еоварного знака STARVIS по этой причине все камеры объеденены в одну группу под одним названием STARLIGHT камеры - что обозначает применение светочувствительных сенсоров изображения.

Ниже на изображении приведен пример работы видеокамеры с технологий SONY STARVIS и Обычной ИК- камеры во время снегопада.
на изображение a. расположенного ниже вы ведите работу обычной ИК видеокамеры во время снегопада. в ночное время. на изображении b. показана работа видеокамеры технологии STARVIS в это же время.a. Обычная ИК камера видеонаблюдения



                                                     технология STARVIS сегопад ночь.



Узнать больше о технологии "STARVIS"сайт разработчика sonyподобные статьи и демонстрация работы видеокамер технологии "STARVIS"

  • прямая трансляция: живой видео поток с уличной видеокамеры CAICO технология STARVIS DOL-HDR- цветное изображение при условиях низкой освещённости трансляция 7 дней в неделю 24 часа в сутки.


STARLIGHT КАМЕРЫ CMOS SONY СВЕТОЧУВСТВИТЕЛЬНЫЕ КАМЕРЫ CAICO СЛЕДУЮЩЕГО ПОКОЛЕНИЯ  CCTVМодель: CAICO TECH DSV-327B  узнать больше







Объективы применяемые в видеонаблюдении свойства и возможности.

Объектив для камеры видеонаблюдения является отдельным компонентом который подбирается исходя из требований сенсора изображения камеры. Глаза человека - высоко адаптируемый зрительный канал получения визалезированной информации , с способностью фокусировать изображение на разных объектах расположенных на разных расстояниях, мгновенно производить оптическую фокусировку человеческого зрения. Благодаря двум глазам мы можем видеть довольно широкий угол видения или сузить его при взгляде в даль.

Глаза человека могут видеть при ярком свете сужая зрачок а в сумерках, наш зрачок автоматически расширяется. Мы можем видеть длинную «глубину поля экспозиции »; при этом сцены на большом расстоянии могут одновременно находиться в фокусе. Наши глаза хорошо различают цвет, в условии достаточного света, а также способны переходить на черно-бело зрение , когда наступает ночь . Нашим зрением управляет мозг, который обладает большой скоростью принятия решений и запоминающую память. Поэтому глаза могут поворачиваться из стороны в сторону и вверх и вниз, сохраняя четкую картину того, что было сканировано.

Мозг принимает все данные и принимает немедленное решение перейти к конкретному интересующему изображению, выбрать соответствующий угол обзора и переориентировать наше зрение. У глаза есть еще один умный трюк в том, что он может видеть сцену с большим контрастом и приспосабливаться только к той части, которая представляет интерес.Объективы видеокамер наблюдения не способны на столь большие успехи в сравнении с человеческим глазом.  Тем не менее современные объективы могут выполнять ряд важных функций таких как авто IRIS авто Фокус.
Выбор наиболее подходящего объектива для каждой камеры часто должен быть компромиссом между абсолютными требованиями пользователя и практическим возможностями видеокамеры.
Большинство камер и устройств формирования изображения имеют некоторое отклонение от количества света, проходящего через объектив, для создания приемлемого изображения. Диапазон допуска, как правило, обратно пропорционален чувствительности камеры. Более чувствительные камеры требуют большего контроля диафрагмы.




Фокусное расстояние


Фокусное расстояние объектива определяет поле зрения на определенных расстояниях. Это может быть рассчитано по формуле, или же из таблиц, предоставленных большинством поставщиков линз. Большинство производителей также предоставляют простые в использовании слайдовые или ротационные калькуляторы, которые вычисляют фокусное расстояние объектива от размера сцены и расстояния до объекта. Чем длиннее фокусное расстояние, тем уже угол обзора. Хотя и не совсем правильно, линзы с фокусным расстоянием более 25 мм часто называют объективами с увеличенным ZOOM.Фокусное расстояние объектива требует тщательного выбора, чтобы убедиться в правильности области и степени детализации. Эмпирическое правило состоит в том, что чтобы «видеть» человека на мониторе, он должен составлять не менее 10% высоты экрана. «Видеть» в этом контексте означает возможность решить, что это человек. Для того, чтобы идентифицировать известного человека, требуется, чтобы они составляли не менее 50% высоты экрана и предпочтительно 60%. Неизвестный человек должен занимать не менее 120% высоты экрана.С развитием высоко производительных видеокамер с большим разрешением где изображение можно увеличить с помощью цифрового увлечения вопрос с правильностью подбора линз по этой классической формуле стал не столь актуален.
Современным видеокамерам стали нужны более точные и совершенные линзы способные передать качество изображения на сенсор видеокамер высокого разрешения и детализации.




Типы применяемых объективов


Фиксированное объективы


Фиксированное фокусное расстояние Этот тип объектива иногда называют монофокальной линзой. Как следует из названия, оно задается, когда точное поле зрения фиксировано и не нуждается в изменении при использовании системы. Угол обзора может быть получен из спецификации поставщика или представленных графиков измерений.



ОБЪЕКТИВЫ С ИЗМЕНЯЕМЫМ  РАССТОЯНИЕМ ФОКУСА ЛИНЗЫ


Объективы с переменным фокусным расстоянием
Переменная Фокусного  расстояния это техническая возможность объектива, который имеет ограниченный  диапазон ручной управлению фокусного расстояния. Этот объектив не относиться к группе  зум-объектив, потому что он имеет коротко фокусное расстояние. Объективы подобного варианта обычно используются во внутренних ситуациях, где требуется детализация и точная подстройка  сцены.  Ручной зум-объективРучной зум-объектив дает возможность управление в ручном режиме изменением фокусного расстояния до придмета за которым производиться удаленное  наблюдения.
Моторизованный зум-объективМоторизованный зум-объектив наиболее часто встречается в более сложных и дорогих видеокамерах
Позволяет приближать объекты на больших удалении от камеры. Такие объективы снабжены функциями такими как авто фокус, авто Ирис.


Автоматическая диафрагма
Современные автоматические объективы с авто ирис теперь представляют собой полностью автономные блоки, изготовленные изготовителем линз и содержащие очень сложную электронику и микроскопические двигатели. Существует три основных типа объективов с автоматической диафрагмой. Усилитель Iris Этот тип объектива иногда называют сервоприводом. Наиболее распространенный тип содержит усилитель и подключен к видеосигналу камеры. Он управляется постоянным напряжением, также предусмотренным камерой. Исходя из условия что напряжение видеосигнала пропорционально количеству света на устройстве формирования изображения то уровень видео падает пропорционально уровню освещенности. Усилитель постоянно контролирует это напряжение, чтобы поддерживать его при значении 1 вольта. Когда напряжение изменяется, усилитель открывает или закрывает диафрагму, чтобы поддерживать постоянные 1-вольтовые значения.



Мегаписксельные линзы

Мегаписксельные линзы для видеокаер высокой четкости
трудности вопросы и проблемы связанные с подбором Мегапиксельной линзы для сенсора изображения способного показывать изображения высокой четкости.
Правильность работы мегапиксильного объектива играет важную роль так как даже очень хорошая видеокамера с высоким разрешением может оказаться хуже по получаемому изображению простой аналоговой видеокамеры по причине не верного объектива установленного в видеокамере.


Оптика это сложная отдельная наука, отдельное развитие и отдельные технологии , которые не разрывны в конечном счете связываются с качеством получаемого изображения. Расчёте мегапиксильных линз производиться по специальной облегченной формуле.

Как узнать нужное значения LP /MM для вашей камеры . Для расчета нужно знать размер вашего сенсора для которого будет подобраться объектив, разделите ширину или высоту сенсора изображения установленного в вашей камере в пикселах на физическую ширину или высоту матрицы в миллиметрах, полученное частное значение необходимо разделить на 2. Деление на 2 потому, что значение LP/MM определяется для 2 соседних пикселов (пары линий):LP/MM = кол-во пикс по ширине матрицы / кол-во мм по ширине матрицы / 2Параметр объектива  - разрешение. Часто , производитель объектива маркирует данные объектива с которым разрешением будет работать видеокамера и обозначаются как: 1 Mpix 3Mpix 5Mpix, а также размеры сенсора на который рассчитан этот объектив.

Разрешение объективов не измеряется в мегапикселях, a измеряется в параметре "линии/мм", как раз эти параметры производителе редко указывают.Разрешение объектива по краям изображения и в центре изображения. Оптическое разрешение объективов уменьшается от центра к краям объектива - связаны с изготовления линзы объектива. Качественные объективы не должны терять мого резкости по краю изображения и различать  высокое разрешение как в центре изображения так и по краям изображения.

Очень важный параметр объективов для видеокамер наблюдения - это ИК-коррекцияИК-коррекция линзы применяется для устранения  расфокусировк изображения при работе видеокамеры с механическим ИК-фильтром в ночной время суток .Помните линзы из пластика уступают в качестве и сроке службы объектива, что сказывается на качестве изображения, частые встречающиеся дефекты линз перекос линзы внутри объектива, возникают геометрические искажения такой объектив всегда будет показывать в фокусе только один край изображения.


Объективы для камер видеонаблюдения обязательно должны иметь ИК коррекцию День /ночь для работы в ночное время.Как подобрать объектив ? Если редко какой производитель указывает точные реальное разрешение объектива. Лучший и самый надежный способ выбора объектива осуществляется путем подбора объектива в сравнении.




Какие трудности


Производители маркируют свои линзы как «мегапиксельные линзы»
Линейная пара на миллиметр (LP / MM) является широко распространенным количественным измерением разрешающей способности объектива; однако он редко раскрывается производителем как значений пар на мм.




Тест MTF50


Тест MTF50 самый распространенный и точный тест для оценки качества изображения и фотографии. Разрешающая сила определяется фотографированием штриховой шкалы или миры

P / MM - широко принятая техническая мера Линейные пары на миллиметр являются широко принятой количественной мерой для разрешения линзы.
От правильно выбранной линзы для мегапиксельной камеры зависит качество изображения и детализация.





Тест MTF50 самый распространенный тест для оценки качества изображения и фотографии. Разрешающая сила определяется фотографированием штриховой шкалы или миры
Более точное определение MTF на основе синусоидальных шаблонов: MTF - это контраст на заданной пространственной частоте ( f ) относительно контраста на низких частотах. Эти уравнения используются для тестирования линз для вычисления MTF из изображения диаграммы, состоящей из синусоидальных видов различных частот, в которой контраст синусоидального изображения в исходной диаграмме считается постоянной  частотой. (Это пример использует диаграммы непрерывно изменяющейся частоты.) Определения:
,

Уровень освещенности Безлунная ночь Ясная без лунная ночь Полнолуние Уличное освещение Офисное освещение Пасмурный день Ясный день
Уровень  Lux 0,0001 0,001 0,01-0,1 1-5 100-1000  2500-4000  10 000
V B Минимальная яркость (или значение пикселя) для черных областей - на низких пространственных частотах. Частота должна быть достаточно низкой, чтобы контраст не менялся, если он уменьшен.
V W Максимальная яркость для белых областей - на низких пространственных частотах.
V мин. Минимальная яркость для картины около пространственной частоты f («долина» или «отрицательный пик»).
V max Максимальная яркость для картины около пространственной частоты f (a «пик»).
C (0) = (V W - V B ) / (V W + V B ) - низкочастотный (черно-белый) контраст.
C ( f ) = (V max - V min ) / (V max + V min ) является контрастностью на пространственной частоте f . Нормализация контраста таким образом - деление на V max + V min (V W + V B на низких пространственных частотах) - минимизирует ошибки из-за гамма-связанных нелинейностей при приобретении рисунка.
MTF ( f ) = 100% * C ( f ) / C (0)

,
MTF также может быть определена как величина преобразования Фурье функции разложения точки или линии - отклик системы формирования изображения на бесконечно малую точку или линию света. Это определение технически точно и эквивалентно определению контраста синусоидального шаблона, но не может быть визуализировано так легко, если вы не инженер или физик.
P / MM - широко принятая техническая мера линейные пары на миллиметр являются широко принятой количественной мерой для разрешения линзы.
От правильно выбранной линзы для мегапиксельной камеры зависит качество изображения и детализация.
Статьи мегапиксильные линзы расчет MFT


Сферы применения видеонаблюдения в наши дни очень обширны и распространены

Дистанционный Видео-Контроль Как владелец бизнеса, одним из ваших главных приоритетов является защита вашей собственности от краж и взломов, а также недобросовестных сотрудников.


Охрана Объекта

Обеспечьте охрану периметра вашей собственности наружным видеонаблюдения с камерами HD, чтобы помешать нарушителям проникать на охраняемую территорию и создать более безопасную среду.


Мониторинг производственных операций

Оставайтесь на связи с вашими ежедневными производственными операциями, контролируя их с помощью вашей системы наблюдения. Это позволяет Вам управлять линиями магазина, деятельностью сотрудников и оптимизировать рабочий процесс на основе живых или записанных видеоматериалов Вашего бизнеса или производимых технологических операциях , циклов вашей организации.


Предотвращение потерь при кражах

Если ваш бизнес располагает дорогостоящим оборудованием или обрабатывает большое количество товаров, важно защитить эти активы. Вы можете быстро войти в систему, если какие-либо сигналы тревоги срабатывают на вашей системе видеонабюлюдения, вы сможете моментально увидеть, что произошло, и определить возможного вора с IP- или HD камер.


Фактор сдерживание Вандализма

Видимые камеры видеонаблюдения часто являются сдерживающим фактором для вандалов из-за возможности их идентификации на видео.

Безопасность рабочего места сотрудников

Инвестируя в систему видеонаблюдения Вашего бизнеса или организации , для лучшего повышения безопасность ваших сотрудников , а также может защитить работодателя от легкомысленных исков работника, давая беспристрастный взгляд на инцидент и различные производственные ситуации.


Общественная безопасность

Все общественные места — должны быть оснащены системами видеонаблюдения, чтобы помочь сдерживать преступность и повысить общественную безопасность.


Мониторинг трафика автомобилей

 Трафик мониторинг , автомобилей, для лучшего управления дорожным движением и способов выявления пробок и экстренных ситуация на дорогах. Выбор лучшего времени в пути, что часто становиться важной проблемой.
Постепенное удешевление и доступность технических средств охраны и безопасности -видеонаблюдения стало обычным явлением. И в ближайшее время перестанет быть чем то уникальным так как придет в каждый дом, каждый супермаркет и в каждый бизнес ,чтобы сделать вашу жизнь еще более спокойной и безопасной.


Онлайн просмотр уличных видеокамер

Теперь у вас есть возможность сравнить своими глазами изображение с уличных камер в цвете при низком освещении, написать можно все , показы в записи тоже могут вызвать сомнение - смотрите "Онлайн прямые трансляции" с уличных светочувствительных видеокамер в цвете. Данные светочувствительные видеокамеры CAICO TECH CCTV -это идеальное решение для уличного наблюдения с помощью новых технологий ночного видения в цвете применимом для наблюдения в ночное время суток при подавляющем низком уличном освещении.

  • Также вы можете перейти на страницу просмотра "Онлайн" видео на прямую -этот вариант подходит тем кто хочет видеть изображение в большем разрешении.
  • Для просмотра необходимо перейти на стр. "Онлайн" просмотра и выполнить
  • Все  указания и рекомендации.
  • Перейти на страницу "Онлайн"





>

Комментарии (4)
  • Евгений
    Перезвоните мне пожалуйста 8 (996) 777-21-76 Евгений.
    08.08.2019 18:25
  • Александр
    Единственная статья в нете что нашел на русском языке где описаны все новые возможности и изменения технологий раскрытием темы. Респект и спасибо вам!
    11.03.2019 04:17
  • Николай
    Все время дамал амерекансы первые апидумали вилеокамеры наблюдения , а оказались немцы да еще Сименс компания.. да еще и во время воны и Сименс была военная компания - позновательно интересная статья у вас вышла много чего не знал до этого. Конечно мне не все интересно я не специалист но в общих чертах очень интересно спасибо !
    27.10.2018 17:47
  • Семен
    Первый раз прочел историю развития видеонаблюдения от а-я что говориться !!! Интересная познавательная статья
    27.10.2018 15:38
Вы не представились
Не правильно введен e-mail
Нам интересно Ваше мнение
CAPTCHAОбновить изображение
Вы неправильно ввели текст с картинки
Все поля обязательны к заполнению
Перед публикацией комментарии проходят модерацию
Каталог
Цена
от
до
0 Корзина: 0 руб
