Sony представляет SNR1s [lx] в качестве индекса, используемого для количественной оценки качества изображения при низкой освещенности. SNR1s [lx] - это запатентованный индекс, поддерживаемый Sony, и ограничивается CMOS - датчиками изображения для приложений камер видеонаблюдения.

Меньшее значение указывает на лучшее качество изображения при низкой освещенности.
SNR1s [lx] является аббревиатурой, состоящей из «SNR» (отношение сигнал / шум), «1» (означает, что уровень сигнала при шуме = 1 равен 1) «s» (для безопасности).



Таблица 3

SNR1s [lx] предписанные условия
заявка	Камера безопасности
Источник света	3200 [K]
Целевой объект	18% серый
Номер F	1.4
Время воздействия	1/60 [с]
Линейная матрица	без
Сигнал	G [e-] (выходной сигнал датчика)
Шум	√Shot Noise [e-] 2 + Dark Noise [e-] 2
Сигнал: шум	1: 1



*Примечание: SNR1s - это новый индекс, предложенный и поддерживаемый Sony для оценки качества изображения при низкой освещенности, и ограничен датчиками изображения CMOS Sony для приложений безопасности.



◆Схема метода измерения Sony SNR1s

На рисунке 1. показана схема измерения SNR1s.
Два источника света 3200 [K] освещают диаграмму серого цвета на 18% со всех сторон, а затемнение выполняется до 100 [лк]. Камера расположена таким образом, чтобы расстояние от серой карты до поверхности изображения датчика изображения составляло 1 м, измерялись чувствительность [e-] и темный шум [e-], а SNR1s [lx] вычислялось с использованием реляционного уравнения (1). Яркость, когда уравнение (1) равно 1, равна SNR1s [лк].
Для получения более подробной информации обратитесь в местную торговую компанию Sony.



Рисунок 1.







Таблица 4. Светочувствительность сенсоров Sony CCTV.

Официальная таблица Sony; оценка светочувствительности сенсоров изображения,  CMOS Sony для приложений безопасности индекс Sony:SNR1S

* Важно! При этом меньшее значение указывает на лучшее значение чувствительности сенсора изображения

* Некоторые  значения оптической площади сенсора округлены к ближайшему целому значению  для упрощения размещения в таблице - так например 1/2.8" обозначен как 1/3 ...1/2.2 обозначен как 1/2 и т. д. Более точную информацию верный размер сенсора, размер пикселя, смотрите по ссылке ниже

5. Внимание!**Дополнительная обновлённая информация   сводная таблица всех данных сенсоров изображения Sony CCTV на 2021 год ссылка

Индекс Sony, SNR1s  = [lux] при этом меньшее значение указывает на лучшую светочувствительность.

разрешение	Размер сенсора изображения	Модель	Значение SNR1s
От9- 8млн UHD	4/3	IMX294	0,14 лк
	1	IMX533CQK-D	0.13 лк
	1/1                   NEW	IMX585	0,17 лк
	1/1                   NEW	IMX485LQJ/LQJ	0.19 (LQJ) 0.18 (LQJ1)
	1/2                   NEW	IMX515-AAQN	0.76 лк
	1/2	IMX715-AAQR1	0.73 лк
	1/2	IMX412-AACK	1.33 лк
	1/2	IMX226	0,95 лк
		IMX172	1,33 лк
		IMX334	0,59 лк
ОТ 5 до 6млн https://www.ahdcvicamera.ru/	1/2	IMX178	0,46 лк
	1/3	IMX335 Есть в наличии переход	0,59 лк
4-3млн	1/1	IMX347	0.19 лк
4-3млн	1/3	IMX123	0,45 лк
От 2 до 2,4 млн	1/1                 NEW	IMX482LQJ / LQJ1	0,07 лк (LQJ) 0,07 лк (LQJ1)
	1/2	IMX385 Есть в наличии переход	0,13 лк
	1/2                   NEW	IMXI 462 (LQR) TBD (LQR1)	0,18 лк
	1/3	IMX327 Есть в наличии переход	0,18 лк
		IMX307  Есть в наличии переход	0,24 лк
		IMX290 Есть в наличии переход	0,23 лк
		IMX323 Есть в наличии переход	0,60 лк
От 1 до 1,3 млн.	1/3	IMX224 Eсть в наличии	0,13 лк

CMOS Sony STARVIS™

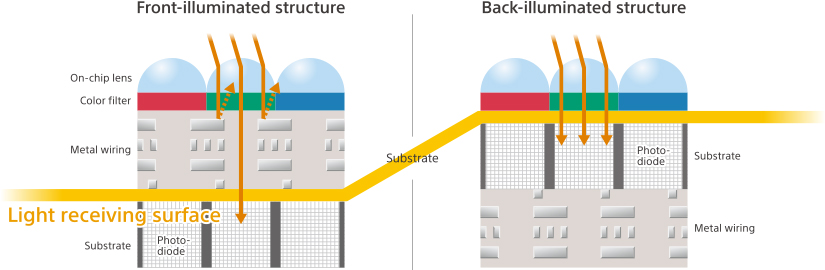

◆STARVIS - это пиксельная технология с задней подсветкой, используемая в CMOS-датчиках изображения для камер видеонаблюдения и имеет чувствительность 2000 мВ или более на 1 мкм2 (цветное изображение при съемке с источником света 706 кд / м2, F5,6 в эквиваленте накопления 1 с) и обеспечивает высокое качество изображения в видимом и ближнем инфракрасном диапазоне.

Sony предложила решение, патент Sony пиксельную технологию STARVIS™ которое позволяет получить высокую чувствительность сенсора с меньшими размерами площади сенсора изображения, таким образом делая свой продукт весьма привлекательным, как с точки зрения технических параметров, так и ценовой стоимостью.

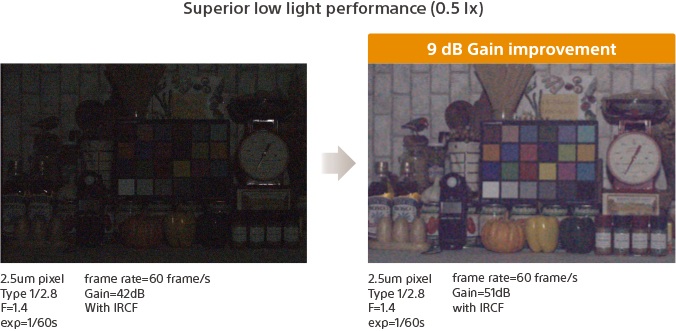

Пример сенсоры изображения с обычной фронтальной засветкой выпускаемые Sony IMX 385, имеют высокие параметры светочувствительности сенсора при низком освещении в значениях  0,13 лк рассчитанного по новому индексу предложенного Sony, для расчета светочувствительности сенсоров изображения выпускаемых Sony; при этом площадь сенсора составляет 1/2"; - что делает этот сенсор изображения очень дорогим, как альтернатива сенсор изображения технологии STARVIS™, с небольшой площадью 1/2.8" IMX 327; c светочувствительностью 0,18 лк. и доступной ценой, что сказывается на доступности видеокамер в ценовом сегменте.

• Улучшение светочувствительности в новых сенсорах изображения Sony также значительно улучшило возможности визуализации изображения в IR диапазоне.

• NIR - IR LEDs 850HM режим работы также был значительно улучшен
• Когда камеры наблюдения используются в условиях низкой освещенности, высокая чувствительность также требуется в условиях ближнего инфракрасного освещения. Чтобы удовлетворить это требование, Sony разработала датчик изображения CMOS с более высокой чувствительностью не только в диапазоне видимого света, но и в диапазоне ближнего инфракрасного света.

Таким образом видеокамеры наблюдения комплектующиеся  сенсорами изображения следующего поколения, многократно превосходят по светочувствительности видеокамеры выпускаемые ранее и предполагают к визуализации изображения в цвете даже в условиях очень сложной освещенности. Также значительно превосходят возможности визуализации изображения в условиях ближнего инфракрасного освещения в общепринятом черно-белом ночном зрении.

Обратите внимание наличие светочувствительного сенсора изображения в видеокамере не означает полного законченного решения.

Для получения качественного изображения необходимы правильно подобранные все компоненты видео модуля, а именно светосильная оптика, правильно заданные режимы работы сигнального процессора видео модуля с помощью специальной конфигурации программного обеспечения.

Вопрос ответ:

◆Как правильно выбрать камеру с лучшими параметрами и оптимальной ценой?

Цена камеры в первую очередь зависит от стоимости сенсора применяемого в камере. Стоимость сенсора зависит от его размера, Чем больше оптический размер сенсора изображения (площадь), тем выше его стоимость, причем существенно. Пример; размеры сенсоров изображения и увеличение их стоимости в следующем порядке с меньшего к большему; 1/4" 1/3" 1/2", и так далее. К примеру сенсор 1/2.8 "стоит на много дешевле в сравнении даже с небольшим увеличением значений площади сенсора изображения 1/2.5", еще дороже будет стоить сенсор с большей оптической площадью пропорционально ее увеличению 1/2" и тд..

Стоимость камеры увеличивается кратно, так как больший размер площади сенсора требует соответсвующий объектив, который рассчитан на оптический размер - площади применяемого в камере сенсора изображения.

Если учесть что размер выходного зрачка объективов рассчитан на большее значение оптической площади, 1/2.5", 1/2", 1/1", и так далее, также увеличиваются кратно в своей стоимости, и стоят в разы дороже - то себестоимость камеры увеличивается до существенных значений, по этому камеры с большими по площади сенсорами изображения от 1/2,5" и выше стоят значительно дороже, при этом отличаются лучшей производительностью. Оптическая площадь сенсора изображения матричного типа измеряется в - видиконовский дюйм [vidicon inch "], пример:1/2.5"

При этом нужно учитывать появление новых сравнительно не дорогих сенсоров изображения технологии BSI с обратной стороной засветкой пикселя, в том числе лидера производства датчиков изображения Sony CMOS STARVIS, решило вопрос повышения светочувствительности сенсора изображения, без увелечения размера его площади, как это было ранее - что позволило получить относительно недорогие и доступные сенсоры изображения, при этом существенно уменьшить себестоимость конечного продукта, для приложений видеокамеры наблюдения.

◆Ниже приведен пример зависимости выходного зрачка линзы к оптическому размеру сенсора изображения. Оптика - это отдельный раздел физики, отдельный раздел прикладной науки. Помните - качественный светосильный объектив всегда стоит дорого.

Далее в этой статье приводятся только основы оптической связи между объективами и сенсорами изображения.

Важно помнить, что камеры с разными размерами чипов датчиков изображения.
(например, 1/3 дюйма, 1/2 дюйма, 2/3 дюйма и 1 дюйм) при использовании одного и того же объектива с фокусным расстоянием каждый будет давать различное поле зрения.

Объективы, предназначенные для устройства с большим оптическим размером датчика изображения, будут работать с камерой в которой применен сенсор изображения с меньшей площадью сенсора изображения.

Однако, если объектив, предназначенный для датчика изображения меньшего формата (например, 1/3 дюйма), попытаться  поместить на сенсор большего размера (например, 1/2... 2/3 дюйма), изображение на мониторе будет иметь темные углы.

Узнать больше, все о камерах видеонаблюдения

1. Особенности объективов и в чем сложности  можно тут ссылка

1. Основы цифрового зрения; [МИКРООПТИЧЕСКАЯ МУЛЬТИ АПЕРТУРА СИСТЕМЫ ВИЗУАЛИЗАЦИИ ссылка

*Обратите внимание, что существуют значения к примеру: 1/1.8"; 1/2.7"; 1/2.8" и.т.д.

Какими камерами пользуетесь ВЫ ?

Сравнение возможностей видеокамер следующего поколения.

Светочувствительность выше чем глаз человека

• В этой камере применен сенсора изображения IMX 327 SNR1s [0,18 люк] и уступает только сенсором Sony IMX 385 /IMX 462 /IMX 482/ в своем классе 2 Мп Full-HD сенсоров изображения CMOS Sony

Но при этом, является самой доступной по стоимости из списка самых светочувствительных сенсоров Sony и превосходит IMX 290 / IMX/291/ IMX 307; при этом все же стоит дороже последних перечисленных в списке сенсоров изображения;

На ряду с общепринятым черно - белым ночным зрением видеокамера предполагает к возможности визуализации изображения в цвете даже в условиях низкой и крайне низкой освещенности.

Кроме того видеокамера теперь способна видеть в цвете с использованием встроенного собственного или дополнительно внешнего ИК - прожектора, так как ближняя IR область 650-850 nM теперь также включена в область цветного видения, а не только черно-белого как это было доступно камерам наблюдения.

Визуализация изображение в цвете не только в области видимого света, но и из ближних IR областей позволила видеть камере дальше и четче в сравнении с камерами наблюдения предыдущего поколения.

Улучшения коснулась и черно-белого режима роботы камеры в условиях полной темноты - встроенная в сенсор изображения NIR технология позволила получать качественное изображение без сильного шума на изображении.

◆Частые ошибки пользователей при выборе камеры наблюдения

Безусловно качество изображения и конечная стоимость камеры зависит также от остальных компонентов, одним из самых дорогих является объектив, хороший светосильный объектив стоит дорого, но применения светосильной оптики с хорошей апертурой очень важно в качестве получаемого изображения в ночное время суток в цветном изображении, при условиях низкой освещенности.

◆Пользователи часто выбирают камеры только по принципу применяемого сенсора изображения, при этом вовсе не интересуются установленным в камере объективом и его светосилой. Качество изображения в ночное время это совокупность всех электронных и оптических устройств применяемой в камере наблюдения.

◆Программное обеспечение играет важную роль - от этого зависит на сколько оптимизирована работа с данным типом сенсора изображения. Часто по этой причине пользователи не получают возможности оптимальной настройки камеры, а также камеры не в состоянии обеспечить параметры и все возможности сенсора изображения -  программное обеспечение камер с минимальными возможностями  ссылка

Светосильный объектив диаграмма [Апертура характеристика оптического прибора, описывающая его способность собирать свет]

◆Лучшее решение выбора камеры наблюдения.

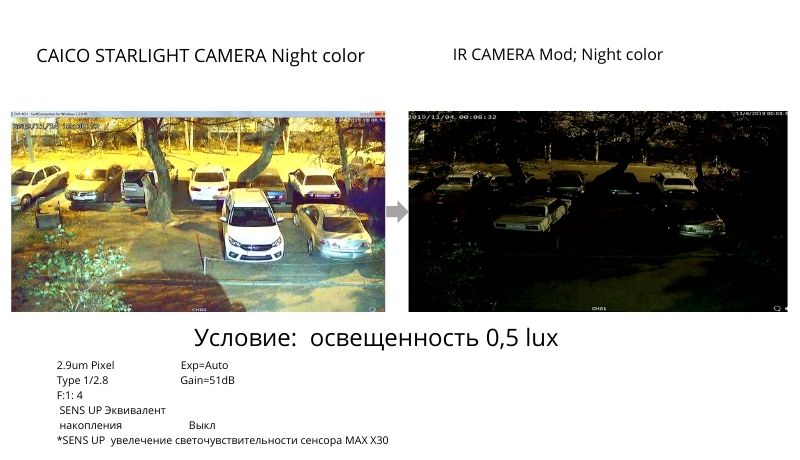

Покупая светосильные видеокамеры следующего поколения, вышедшие на замену устаревших ИК камер, пользователи получают доступ к большей информативности в сравнении с устаревшими камерами, которые больше не отвечают требованиям и потребностям мирового рынка CCTV.


Обратите внимание, что оригинальный продукт видеокамеры следующего поколения CAICO TECH® [Кейко русс]STARLIGHT объединяют в себе две возможности применение камеры в традиционном ИК режиме +COLOR  STARLIGHT режим либо в общепринятом BW черно-белом режиме - но в обоих случаях STARLIGHT камера превосходит в два или более раз в качестве ночного видения. Пользователь сам устанавливает режим работы пользуясь меню настроек камеры  в зависимости от условий освещения на объекте.

Все настройки устанавливаться в меню камеры, в том числе и удалённо через сеть интернет соединения. Подробней можно получить и просмотреть видео на этой странице нашего сайта в разделе, что такое светочувствительные камеры CAICO TECH CCTV.

1. Узнать больше сравнение ИК камера STARLIGHT камера

Что такое STRVIS™  и STARLIGHT в камере в чем отличие ?

◆Все светочувствительные видеокамеры следующего поколения объедены в одну группу STARLIGHT камеры или Full-COLOR, что означает высокую степень светочувствительности видеокамеры (не которые производители пытаясь как то выделить себя придумывают другие сходные названия). В эту группу входят видеокамеры в которых применяются сенсоры изображения следующего поколения.

Starvis™ - это торговая марка принадлежащая Sony, под которой Sony, продвигает новую технологию на рынке CCTV. Sony не разрешает наносить знак Starvis™ на корпуса видеокамер по этой причине большинство производителей указывают открытое обозначение STARLIGHT камеры. Либо пытаются ввести свой термин для собственной торговой марки например Full-COLOR.

◆Обратите внимание, что существуют также другие мировые разработчики сенсоров изображения, которые также заниматься разработкой светочувствительных сенсоров изображения архитектура построения пикселя BSI - что также является обновлённым решением с обратной засветкой пикселя с собственными разработками.

ON SEMICONDUCTOR USA; OmniVision USA, SMART SENS  SOI; CALAXY CORE; данные сенсоры изображения матричного типа - также применяются в светочувствительных видеокамерах следующего поколения и видеокамеры с этими видами сенсоров изображения - также входят в группу "STARLIGHT" камеры следующего поколения высокой светочувствительности.

На нашем сайте представлены все новые видеокамеры CAICO TECH® c решениями  от различных разработчиков светочувствительных сенсоров изображения.

◆Также можно просмотреть Online RTSP живой видео поток с камер наблюдения 24 часа в сутки с целью получения информации, оценки изображения с камер в наиболее сложное для видеонаблюдения ночное время суток.
